Blockbandsåg COMPACT

The operating station of the COMPACT Bandsaw is stationarily fixed to the ground behind the saw. All of the components of the sawhead and the guideway are identical to those of the PROFI machine. The saw blade pressure guide is also included. An extra lift of 1,100mm enables the machine to cut oversized timber (max. trunk diameter 1.25m). The new COMPACT Series is a robust, topquality, “trimmed-down version of the PROFI machine”.

The COMPACT Series is ideal for companies that work with a log frame or saw gate and are looking for a horizontal bandsaw in order to cut into oversized trunks or to pre-cut or preshape oversized trunks in preparation for a resaw system. The cost/performance ration of the COMPACT Line is also of interest to newcomers.
  • Såg/Huvud-område
    Precutter
    Longer cutting life. The precutter removes dirt and bark from trunks to allow the saw blade to perform a clean cut. This increases the service life of the saw teeth enormously.
    blockbandsaege-resch-3-compact-vorschneider-ea
    Pressure guides
    Precise guidance. The pressure guides improve the stability and reliability of the sawblade guidance system. As a result, precise cutting is possible even at elevated feed rates. Both guides can be moved to position it as close as possible to the log.
    blockbandsaege-resch-3-compact-druckfuehrung-e
    Sågspånlåda
    Rent arbete. Sågmjölet samlas i en särskild behållare som töms automatiskt när slutpositionen har nåtts.
    blockbandsaege-resch-3-saegemehlkiste-s-m-e
    Automatisk brädavtagare
    Till stor hjälp i arbetet. För att kunna såga kvalitetsvaror är det viktigt att virkeskvaliteten syns efter varje snitt och att varje enstaka bräda tas av direkt.
    Den automatiska brädavtagaren gör detta möjligt: Beroende på aktuell användning tas varje enstaka bräda, kantvirke eller bak av automatiskt vid återtransporten och läggs därefter vid sidan av maskinen.
    blockbandsaege-resch-3-brettabwerfer-s-m-e-a

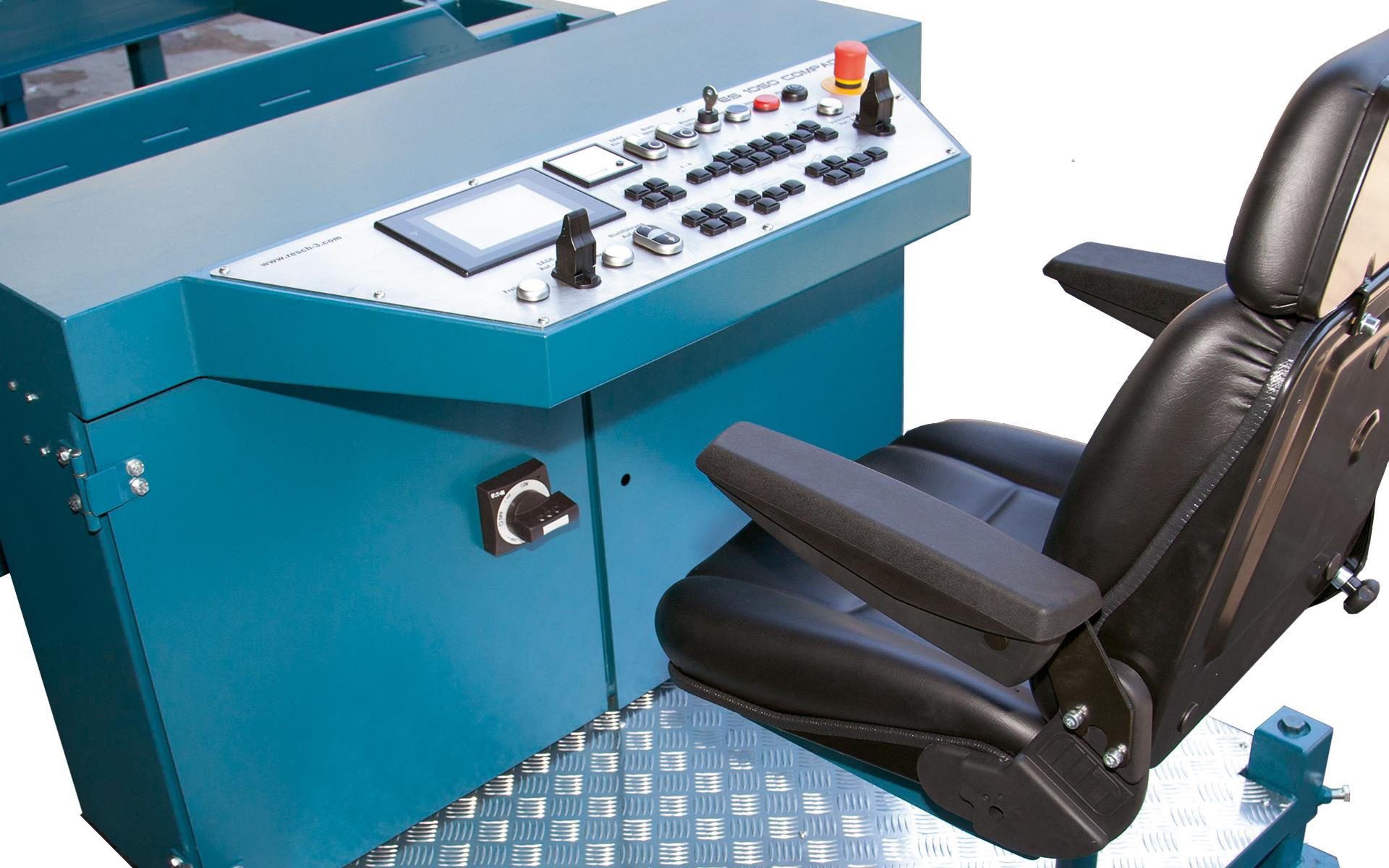

    Control panel
    Simple and clearly structured. Various programmes on the display enable the operator to quickly enter the respective cutting thicknesses.
    blockbandsaege-resch-3-compact-bedienpult
    Height positioning
    Two hydraulic cylinders move the sawhead up and down. The height positioning is performed very quickly and with extreme precision.
    Frammatning
    The sawhead is directly driven on both sides via two geared motors. The optimum rate of feed is infinitely adjustable from 0-45m/min.
  • Spåranläggning
    Stockladdare
    Stark hjälp. Den hydrauliska stockladdaren lyfter träden på rälsen. Därigenom kan trädförädlingen påbörjas.
    blockbandsaege-resch-3-stammlader-s-m-e
    Vändkedjor
    Lätt förflyttning. Med hjälp av vändkedjor kan stockar av olika storlek och form samt kantvirke och brädor mycket lätt vridas till önskad position. Samtidigt tjänstgör vändkedjorna också som utmatning av den sågade produkten.
    blockbandsaege-resch-3-wendeketten-s-m-e
    Längstransportör
    Rätt positionerad. Längsrullar matar stocken fram och tillbaka för ett optimalt utnyttjande av fastspänningstängerna. Därigenom fixeras stocken på ett bra sätt.
    blockbandsaege-resch-3-laengsroller1-s-m-e

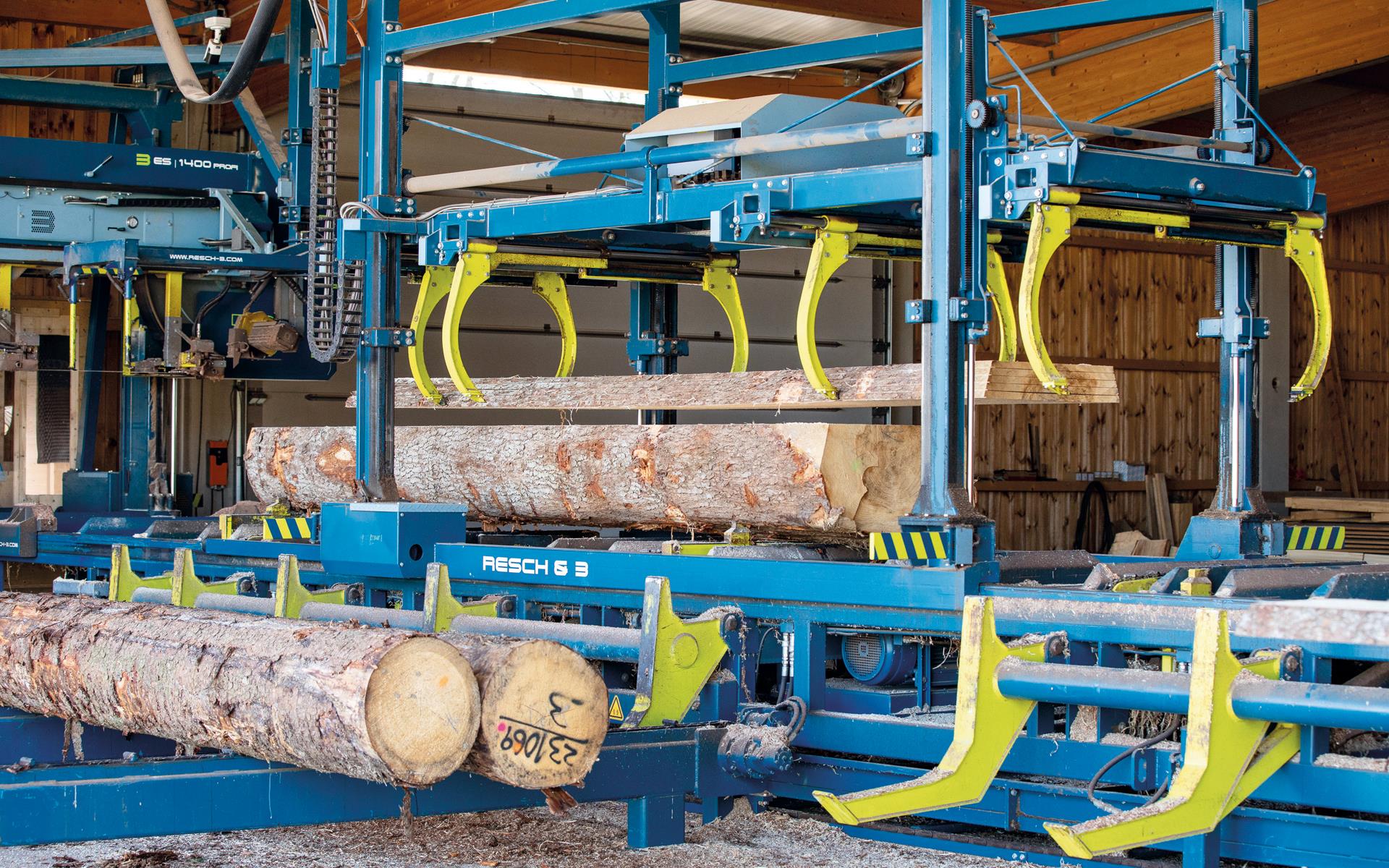

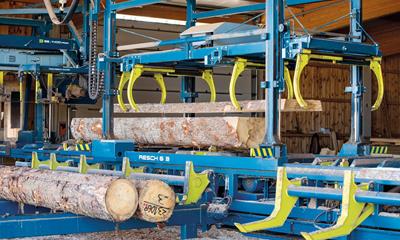

    Fastspänningstänger
    Well secured. Clamping tongs that can be individually adjusted in height are used to align and secure the log to ensure that it is positioned horizontally.

    Minimum height: An additional function positions the clamping tongs at the minimum height. Without cutting into the clamping tongs, the last cut can be made at 15mm.
    blockbandsaege-resch-3-einspannzange-s-m-e
    Vinkel
    Exakt 90°. För kantvirke, läktsågning och parallelgods förs sågningsgodset i vinkelläge.
    blockbandsaege-resch-3-winkel-s-m-e-a
    Outfeed rollers

    When sorting the sawn timber, it is important that the side cuts are separated from the finished cuts. While the planks are laid on their sides with the aid of the turning chains, the outfeed rollers transport the finished cuts longitudinally toward the front.

    blockbandsaege-resch-3-auszugsrollen-s-m-e
    Stockindragning
    Virkets tillgänglighet. Den hydrauliska stockindragningen placerar virket på stockladdaren. Flera stockar kan läggas på samtidigt.
    bandsaw-resch-3-log-infeed-s-m-e
    Brädutdragningen
    Sista steget. Brädutdragningen underlättar transporten av den sågade varan till kantsågen. Brädutdragningen kan styras från kabinen eller från kantsågen.
    blockbandsaege-resch-3-brettauszug-0396
Tekniska data
typenbezeichnung-en-resch-3

 105012001400
ØR
Rulldiameter1.050
1.200
1.400
mm
ØS max. stampassage1.250
1.500
2.000
mm
E
max. snittdjup460
530
630
mm
Hmax. lyft1.100
1.200
1.500
mm
C
Restbak15
15
30
mm
GB
Total bredd3.000
3.500
4.150
mm
GH
Total höjd3.250
3.500
4.200
mm
 Sågbladsbredd120
140
180-206
mm
 Sågbladlängd6.800
7.800
9.500
mm
 Sågbladstjocklek1,2
1,2
1,47
mm
 Snittlängd allt efter kundönskan
6m standard
 Hydraulisk steglös frammatning0-45
0-40
0-30
m/min
 Huvuddrivning:
Elmotor
Diesel
30-37
65

37-55
85-120

55-75
120-186

KW
KW
 Totalviktmin. 6.000
min. 8.000
min. 12.000

kg
