Sierra de cinta COMPACT

El puesto del operador está tras de la sierra, en el suelo. Todos los componentes de la cabeza de la sierra y el sistema de transporte son idénticas a la máquina PROFI. También la guía de presión de la hoja se utiliza. Un HUB extra de 1.100mm permite cortar troncos de gran tamaño (hasta 1,25 m de diámetro del tronco). La serie COMPACT nuevo es una máquina robusta, reducido PROFI con la más alta calidad.

La serie Compact es ideal para las empresas que operan con una sierra estándar y buscan una sierra de cinta horizontal para cortar troncos grandes o preparación para reaserrado. La relación precio / rendimiento de la línea COMPACT es también interesante para los principiantes.
  • Sierra/Cabezal
    Pre-cortador
    Cortar durante más tiempo.Los pre-cortadores permiten una incisión precisa. Esto aumente enormemente la resistencia de los dientes de la sierra.
    blockbandsaege-resch-3-compact-vorschneider-ea
    Guía a presion
    Guiada con precisión. La guía a presion optimiza la conducción a la vez que mejora la seguridad de trabajo, permitiendo mayores niveles de velocidad de avance con la misma precisión. Los dos guías se pueden ser aceradas separadamente con la mínima distancia al tronco.
    blockbandsaege-resch-3-compact-druckfuehrung-e
    Cajón recogeserrín
    Trabajo limpio. El serrín se recoge en un recipiente propio que se vacía automáticamente al alcanzar la posición final.
    blockbandsaege-resch-3-saegemehlkiste-s-m-e
    Recogedor automático de tablas
    Gran ayuda para el trabajo. Para cortar mercancía de calidad es importante que se vea la calidad de la madera tras cada corte, y por lo tanto es importante recoger cada una de las tablas directamente.
    El recogedor automático de tablas lo hace posible: Según el uso concreto, durante el recorrido de vuelta se recoge automáticamente cada una de las tablas, madera escuadrada o cortezas y se deposita al lado de la máquina.
    blockbandsaege-resch-3-brettabwerfer-s-m-e-a
    Controlador
    Simple y claro. Se puede regular la altura del corte a través de diversos programas.
    blockbandsaege-resch-3-compact-bedienpult
    El posicionamiento de altura
    Dos cilindros hidráulicos moven el cabezal de la sierra hacia arriba y abajo. El posicionamiento de altura muy rápido y muy preciso se realiza.
    Avance
    El cabezal de la sierra es impulsada en ambos lados por dos motorreductores. La velocidad
    de alimentación óptima se ajusta continuamente por 0-45m/min.
  • Châssis
    Cargadora de troncos
    Ayuda fuerte. La cargadora hidráulica de troncos levanta la madera hasta el dispositivo de rieles. Ahora puede empezar a ennoblecerse la madera.
    blockbandsaege-resch-3-stammlader-s-m-e
    Cadenas de giro
    Movimiento con floritura. Con ayuda de las cadenas se pueden girar sin esfuerzo a la posición deseada tanto troncos de diferentes tamaños y formas como madera escuadrada y tablas. Simultáneamente las cadenas de giro sirven para expulsar el material cortado.
    blockbandsaege-resch-3-wendeketten-s-m-e
    Rodillos longitudinales
    En la posición correcta. Los rodillos longitudinales transportan el tronco hacia adelante y hacia atrás para aprovechar perfectamente las tenazas tensoras. De este modo se fija bien el tronco.
    blockbandsaege-resch-3-laengsroller1-s-m-e
    Tenazas tensoras
    Bien asegurado. Para que el tronco permanezca en posición horizontal las tenazas, de altura ajustable individualmente, lo alinean y fijan.

    Altura mínima: Una función adicional posicione la las pinzas de fijación en altura mínima. Sin cortar en las pinzas de fijación se puede hacer el corte final con 15 mm.
    blockbandsaege-resch-3-einspannzange-s-m-e
    Ángulo
    90° exactamente. La madera escuadrada, los listones y los productos paralelos se colocan en ángulo.
    blockbandsaege-resch-3-winkel-s-m-e-a
    Rollos de extracción
    Para la clasificación, es importante que el producto secundario se separa del producto final. Las cadenas gira-troncos ponen las tablas al lado. Los rollos de extracción transporten el producto final en la dirección longitudinal al frente.
    blockbandsaege-resch-3-auszugsrollen-s-m-e
    Entrada de troncos
    Madera al alcance de la mano. La entrada hidráulica de troncos lleva la madera a la cargadora. Se pueden cargar varios troncos a la vez.
    bandsaw-resch-3-log-infeed-s-m-e
    Salida de tablas
    Último paso. La salida de tablas facilita el transporte del producto cortado a la sierra canteadora. Se pude controlar el proceso desde la cabina o desde la canteadora.
    blockbandsaege-resch-3-brettauszug-0396
Datos técnicos

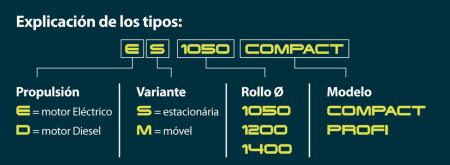

typenbezeichnung-es-resch-3

 105012001400
ØR
Diámetro Rolos de hoja de sierra
1.050
1.200
1.400
mm
ØS Diámetro maximo del tronco
1.250
1.500
2.000
mm
E
Profundidad máxima de corte
460
530
630
mm
HCarrera máxima de cabezal
1.100
1.200
1.500
mm
C
Corte final – mesura de resto
15
15
30
mm
GB
Ancho total
3.000
3.500
4.150
mm
GH
Altura total
3.250
3.500
4.200
mm
 Ancho del al hoja
120
150
180-206
mm
 Largo de la hoja
6.800
7.800
9.500
mm
 Espesor de la hoja
1,2
1,2
1,47
mm
 Largo de corte
a pedido del cliente
6m estándar
 Vorschub
0-45
0-40
0-30
m/min
 Potencia de hoja:
motor Eléctrico
motor Diesel

30-37
55

45-55
90

75-110


KW
KW
 Peso dependiendo de la largo de corte
min. 6.000
min. 8.000
min 12.000
kg
