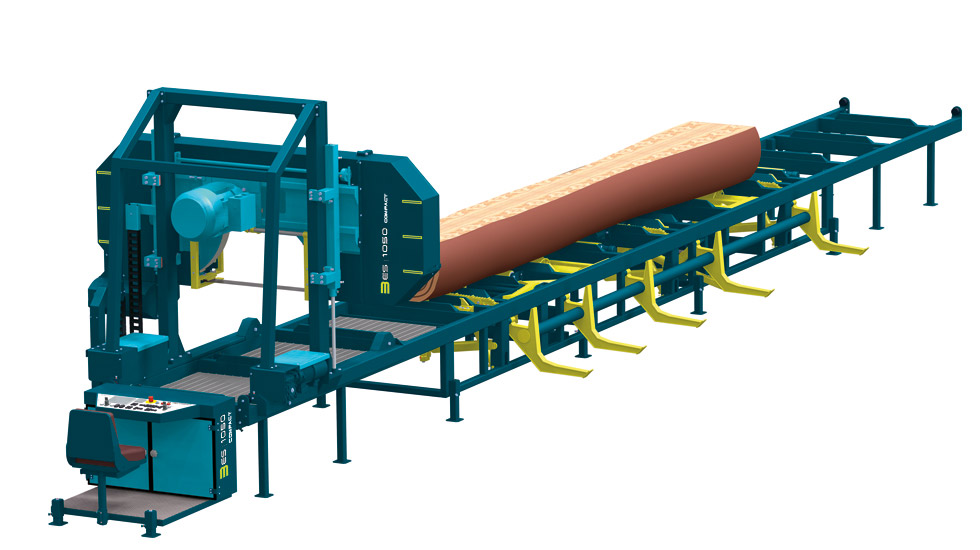

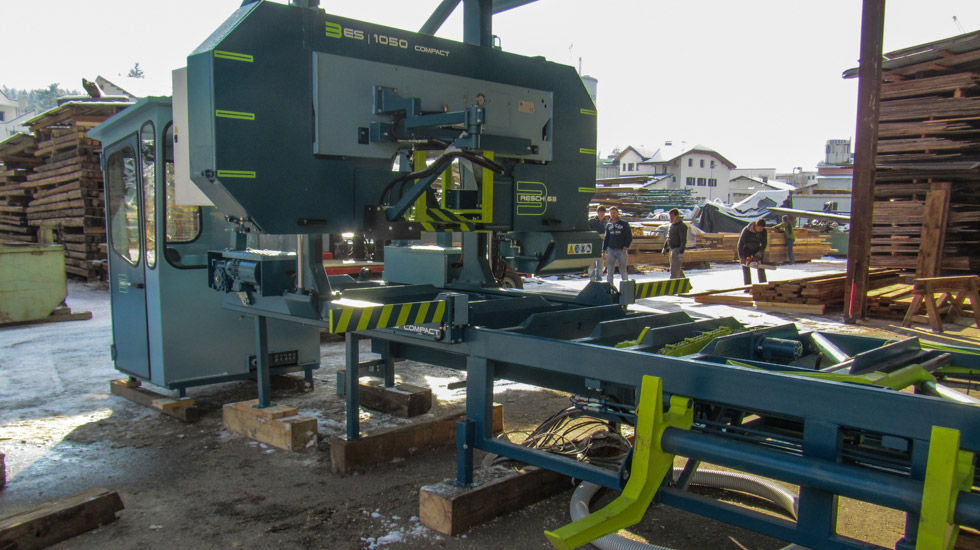

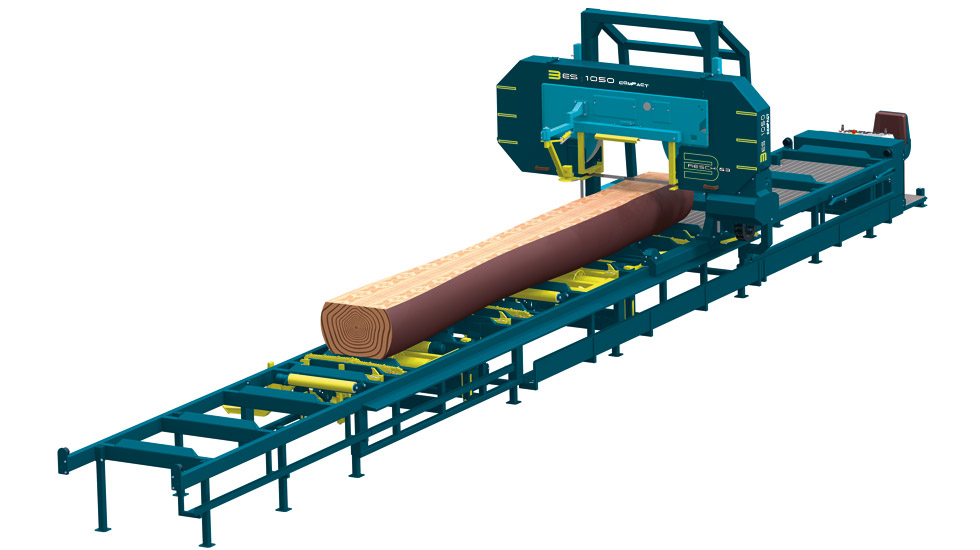

Ленточнопильный станок COMPACT

Пульт управления ленточнопильным станком для распиловки бревен COMPACT закреплен на полу за пилой. Все компоненты пильного агрегата и рельсового оборудования идентичны станку PROFI. Тоже самое касается и направляющей для пильных полотен. Специальный подъем на высоту в 1.100мм позволяет распиливать бревна больших диаметров (макс. диаметр бревна 1,1м). Новый станок серии COMPACT – надежная и очень качественная PROFI машина, не имеющая ничего лишнего.

Серия COMPACT идеально подходит для предприятий, работающих с пилорамами и ищущих ленточную пилу для распиловки бревен больших диаметров или для подготовки лафетов для станка второго ряда. Для начинающих предпринимателей интересно также соотношение цены и производительности линии COMPACT.
  • Головная часть / пила

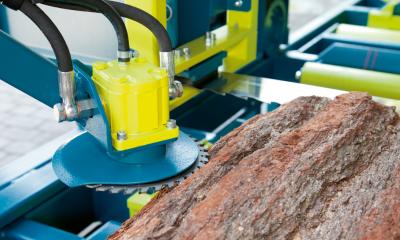

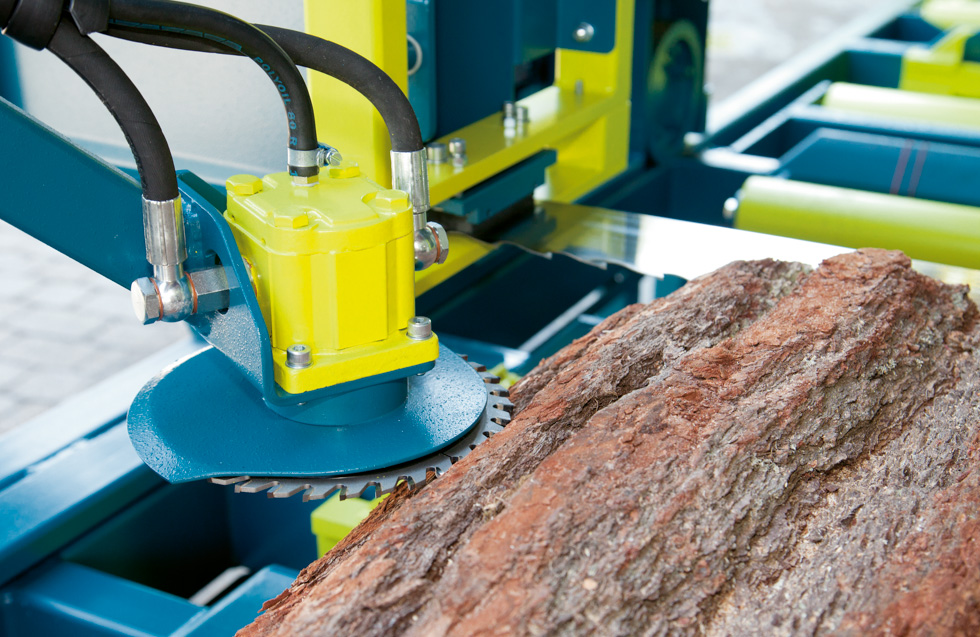

    Первый проход через раму
    при распиливании особо загрязненных бревен гарантирует чистый пропил, что значительно увеличивает срок службы зубьев пилы.
    blockbandsaege-resch-3-compact-vorschneider-ea

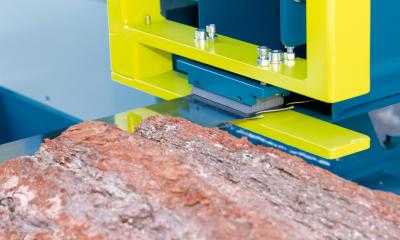

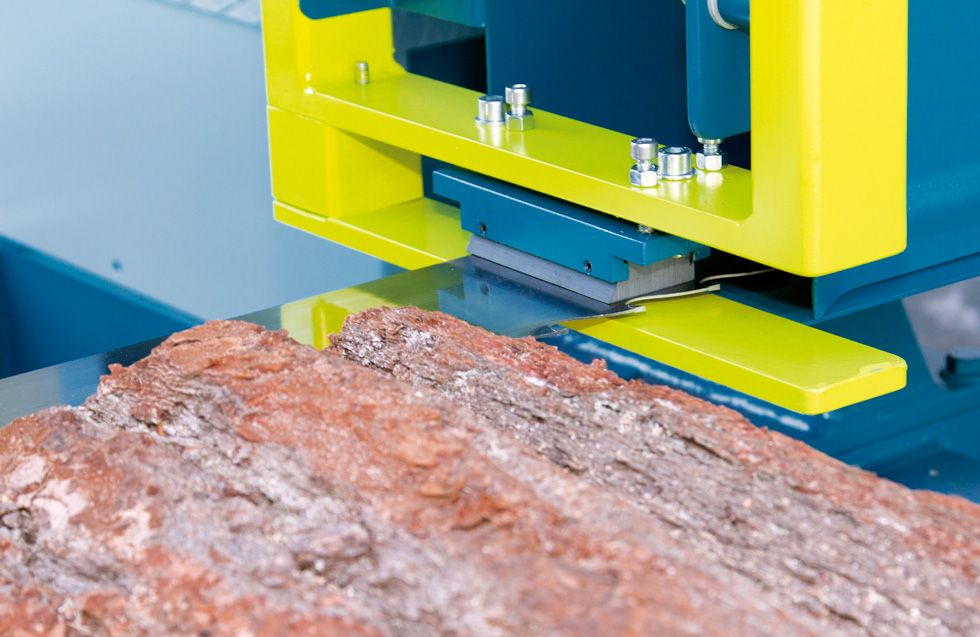

    Pressure guides
    Precise guidance. The pressure guides improve the stability and reliability of the sawblade guidance system. As a result, precise cutting is possible even at elevated feed rates. Both guides can be moved to position it as close as possible to the log.
    blockbandsaege-resch-3-compact-druckfuehrung-e
    Ящик для древесных опилок
    Чистая работа. Опилки собираются в отдельном резервуаре, который опорожняется автоматически по достижении конечной позиции.
    blockbandsaege-resch-3-saegemehlkiste-s-m-e
    Автоматическое устройство приема досок
    Большое подспорье в работе. Для резки качественного товара важно, чтобы после каждого разреза было видно качество дерева и, следовательно, чтобы каждая доска принималась напрямую. Автоматическое устройство приема досок делает возможным следующее: В зависимости от использования во время заднего хода снимаются по отдельности каждая доска, брус или горбыль и складываются со стороны машины.
    blockbandsaege-resch-3-brettabwerfer-s-m-e-a

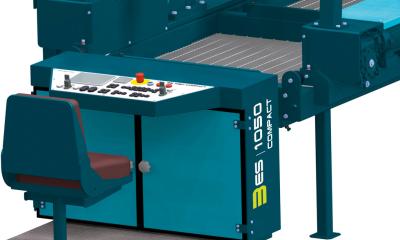

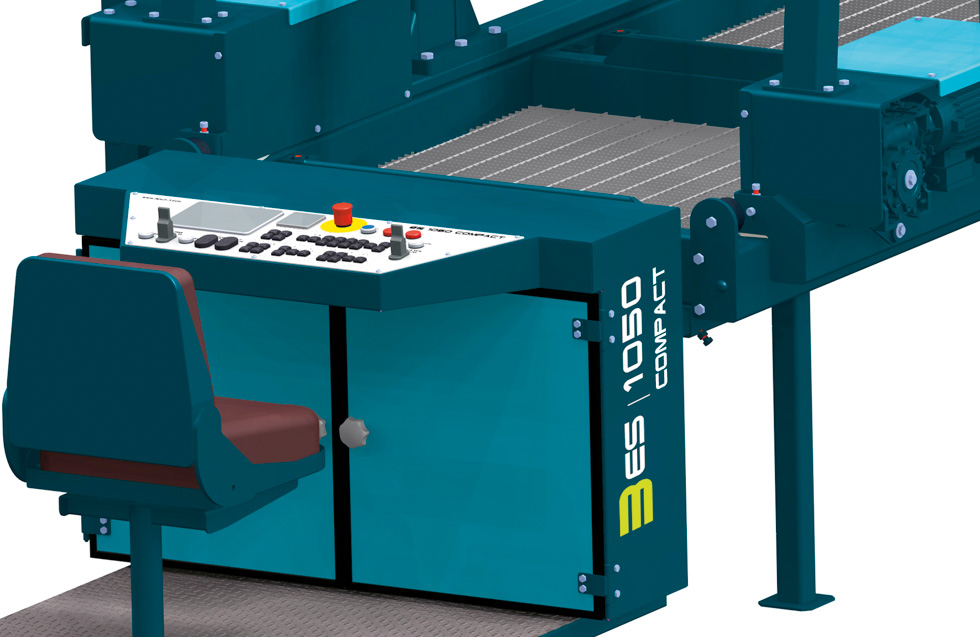

    Пульт управления
    Простой и хорошо обозримый. Наличие различных программ на дисплее позволяет оператору быстро вводить необходимые толщины раскроя.
    blockbandsaege-resch-3-compact-bedienpult
    Установка по высоте
    Два гидроцилиндра поднимают и опускают пильный агрегат. Установка по высоте происходит очень быстро и точно.
    Подача
    Пильный агрегат приводится в движение с обеих сторон напрямую двумя редукторами. Оптимальная подача от 0 до 45 м/мин обеспечивается бесступенчатой передачей.
  • Рельсовая установка
    Загрузчик бревен
    Сильная помощь. Гидравлические загрузчик бревен поднимает пиломатериалы на рельсовую установку. Теперь можно начать облагораживание древесины.
    blockbandsaege-resch-3-stammlader-s-m-e
    Поворотные цепи
    Движение играючи. При помощи поворотных цепей бревна различных размеров и форм, а также брусья и доски без труда устанавливаются в нужное положение. Одновременно поворотные цепи служат для выбрасывания обрезных пиломатериалов.
    blockbandsaege-resch-3-wendeketten-s-m-e
    Роллерный транспортер
    Правильное положение. Роллерные транспортеры перемещают бревно в продольном направлении вперед и назад для оптимального использования зажимных цанг. Таким образом бревно хорошо закреплено.
    blockbandsaege-resch-3-laengsroller1-s-m-e
    Зажимные цанги

    Для того чтобы бревно находилось в идеально горизонтальном положении, оно сначала выравнивается, а затем зажимается захватами, которые в свою очередь могут переставляться по высоте.


    Минимальная высота: Дополнительная функция устанавливает зажимные захваты на минимальную высоту в 15 мм.
    blockbandsaege-resch-3-einspannzange-s-m-e
    Угол
    Точно 90 градусов. Кантованный пиломатериал, брусья и параллельные материалы приводятся в наклонное положение.
    blockbandsaege-resch-3-winkel-s-m-e-a
    Вытяжные ролики
    Для сортировки пиломатериала очень важно отделение боковой доски от основной. В то время как цепи вращателя бревен откладывают в сторону боковые доски, вытяжные ролики транспортируют готовую продукцию в продольном направлении.
    blockbandsaege-resch-3-auszugsrollen-s-m-e
    Entrada de troncos
    Пиломатериал готов для обработки. Гидравлическое устройство закладки бревен поставляет пиломатериалы на загрузчик бревен. Одновременно можно загрузить несколько бревен.
    bandsaw-resch-3-log-infeed-s-m-e
    Устройство выгрузки досок
    Последний шаг. Устройство выгрузки досок облегчает транспортировку распиленных пиломатериалов к обрезному круглопильному станку. Он может управляться из кабины или с обрезного станка.
    blockbandsaege-resch-3-brettauszug-0396

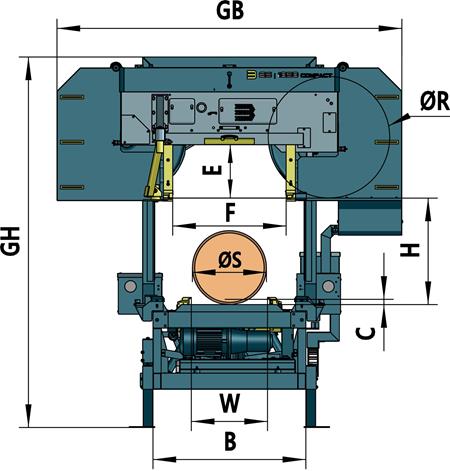

Технические характеристики
typenbezeichnung-ru-resch-3

  1050 1200 1400
ØS  макс. диаметр бревна
1.100
1.500
1.800
мм
F максимальное отверстие направляющая пильного диска 980 1.180 1.390 мм
H
макс. подъем пильного агрегата 900 1.000 1.200
мм
E макс. глубина пропила 460 530 620 мм
B Ширина полосы движения 1.320 1.500 1.700 мм
W макс. отверстие Цанги 660 810 970 мм
C последний распил/размер 24 24 30 мм
ØR Ходовые ролики пильного полотна 1.050 1.200 1.400 мм
  Пильное полотно Длина 6.800 7.800
9.500
мм
  Пильное полотно Ширина 120 150 206 мм
  Пильное полотно Толщина 1,2 1,3 1,47 мм
  Подача 0-50 0-45 0-40 м/мин
  Мощность: Электропривод
                    Дизельный привод
37-45
55
45-75
90
75-132
/
кВт
кВт
  Длина распила
по желанию клиента
GB общая ширина 3.000  3.400 3.900 мм
GH Общая высота в зависимости от длины резки 3.200 3.500 4.200 мм
  Общий вес в зависимости от длины резки
min. 6.000
min. 8.000
min 12.000
кг
