Scie à ruban COMPACT

Sur la scie à ruban fixe COMPACT, le poste de commande est fixe au sol derrière la scie. Tous les composants de la tête de scie et des rails sont identiques à ceux de la machine PROFI. Le guide lame a aussi été conservé. Une hauteur de coupe spéciale de 1.100 mm permet de découper les troncs surdimensionnés (diamètre max. du tronc 1,1 m). La nouvelle série COMPACT est une „machine PROFI délestée“ robuste de très grande qualité.

La série COMPACT est idéale pour les entreprises qui travaillent avec un châssis et recherchent une scie à ruban horizontale pour couper les troncs surdimensionnés ou pour préparer des billons pour une coupe ultérieure. Le rapport prix/performance de la gamme COMPACT est par ailleurs intéressant pour débuter une activité.
  • Scie/tête
    Pré-coupeur
    Couper plus longtemps. Avec des troncs sales, le pré-coupeur garantit une entaille propre de la lame. La durée de vie des dents de scie est ainsi considérablement plus longue.
    blockbandsaege-resch-3-compact-vorschneider-ea
    Guide lame à pression
    Guidage précis. Les guides à pression hydrauliques confèrent à la lame de scie un meilleur guidage et encore plus de précision. La précision de la coupe peut également être maintenue avec des vitesses très rapides. Les deux guidages peuvent être alignés individuellement le plus près possible du tronc.
    blockbandsaege-resch-3-compact-druckfuehrung-e
    Boîte à sciure
    Travail propre. La sciure de bois est collectée dans un réservoir prévu à cet effet, celui-ci se vide automatiquement lorsqu'il est plein.
    blockbandsaege-resch-3-saegemehlkiste-s-m-e
    Ejecteur automatique de planches
    Outil de manutention très efficient. Lors de l’ouverture des billons il est important qu’ après chaque coupe la qualité du bois soit visible et donc de pouvoir à la demande évacuer chaque débit instantanément.
    L’éjecteur de planches automatique rend cela possible: Pendant le sciage chaque découverts et éjecté automatiquement sur le coté simultanément au retour de la tête de sciage.
    blockbandsaege-resch-3-brettabwerfer-s-m-e-a
    Pupitre de commande
    Simple et bien disposé. Différents programmes sur l‘écran permettent à l’opérateur d‘entrer rapidement les différentes épaisseurs de coupe.
    blockbandsaege-resch-3-compact-bedienpult
    Positionnement de la hauteur
    Deux vérins hydrauliques montent et descendent la tête de la scie. Le positionnement de la hauteur s’effectue avec une grande rapidité et une extrême précision.
    Avance
    La tête de la scie est entraînée directement des deux côtés par deux électroréducteurs. L’avance optimale est réglée en continu de 0 à 45 m/min.
  • Rails
    Chargeur de tronc
    Aide importante. Le chargeur de tronc hydraulique met le bois sur les rails, permettant ainsi de débuter l'affinage du bois.
    blockbandsaege-resch-3-stammlader-s-m-e
    Chaînes de renversement
    Déplacer est un jeu d'enfant. À l'aide de chaînes de renversement, les troncs de tailles et formes différentes comme les bois équarris et les planches sont facilement mis dans la bonne position. Les chaînes de renversement servent également à éjecter les bois coupés.
    blockbandsaege-resch-3-wendeketten-s-m-e
    Transporteur longitudinal
    Bien positionné. Les transporteurs longitudinaux transportent le tronc d'avant en arrière pour une utilisation optimale des pinces de fixation. Le tronc est ainsi parfaitement fixé.
    blockbandsaege-resch-3-laengsroller1-s-m-e
    Pinces de fixation
    Bien sécurisé. Afin que le tronc reste dans sa position horizontale, il est ajusté et fixé avec les pinces de fixation réglables en hauteur.

    Hauteur minimale: Une fonction supplémentaire positionne les pinces de fixation à une hauteur minimale précise. La dernière coupe peut être ainsi effectuée jusqu’à 15 mm sans risque de scier les pinces de fixation.
    blockbandsaege-resch-3-einspannzange-s-m-e
    Équerrage
    90° précisément. Pour le bois équarri, la coupe de lattes et les bois parallèles, la coupe est mise en position d'équerre.
    blockbandsaege-resch-3-winkel-s-m-e-a
    Train de rouleaux
    Pour le tri du bois coupé, il est important que le bois de découvert soit séparé du bois fini. Tandis que les planches et dos sont déposées latéralement avec les chaînes de renversement, les trains de rouleaux transportent le bois fini vers l’avant dans le sens longitudinal.
    blockbandsaege-resch-3-auszugsrollen-s-m-e
    Entrée des troncs
    Bois à disposition. L'introducteur de tronc hydraulique met le bois sur le chargeur de tronc. Vous pouvez charger plusieurs troncs en même temps.
    bandsaw-resch-3-log-infeed-s-m-e
    Sortie de la planche
    Dernière étape. La sortie de la planche facilite le transport du bois coupé pour la déligneuse. Elle peut être commandée à partir de la cabine ou de la déligneuse.
    blockbandsaege-resch-3-brettauszug-0396

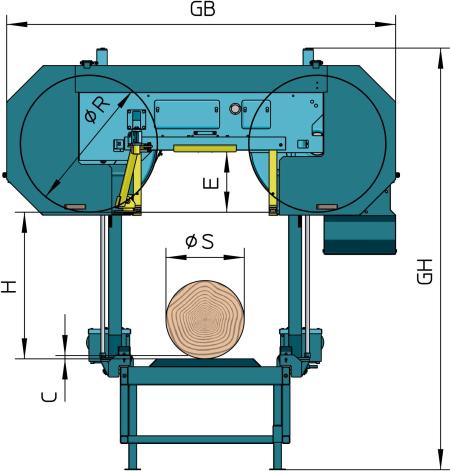

Caractéristiques techniques
typenbezeichnung-fr-resch-3

  1050 1200 1400
ØS  Diamètre max. du tronc
1.100
1.500
1.800
mm
F Ouverture max. guide lame 980 1.180 1.390 mm
H
Course max 900 1.000 1.200
mm
E Profondeur de coupe max. 460 530 620 mm
B Bahn Breite 1.320 1.500 1.700 mm
W max. Öffnung Einspannzangen 660 810 970 mm
C Dernière coupe mesure résiduelle 24 24 30 mm
ØR Diamètre des volants 1.050 1.200 1.400 mm
  Longueur de lame de scie 6.800 7.800
9.500
mm
  Largeur de lame de scie 120 150 206 mm
  Épaisseur de lame de scie 1,2 1,3 1,47 mm
  Avance 0-50 0-45 0-40 m/min
  Puissance lame: Moteur électrique
                           Moteur diesel
37-45
55
45-75
90
75-132
/
kW
kW
  Longueur de coupe
je nach Kundenwunsch
GB Largeur totale 3.000  3.400 3.900 mm
GH Hauteur totale 3.200 3.500 4.200 mm
  Gesamtgewicht je nach Schnittlänge
min. 6.000
min. 8.000
min 12.000
kg
