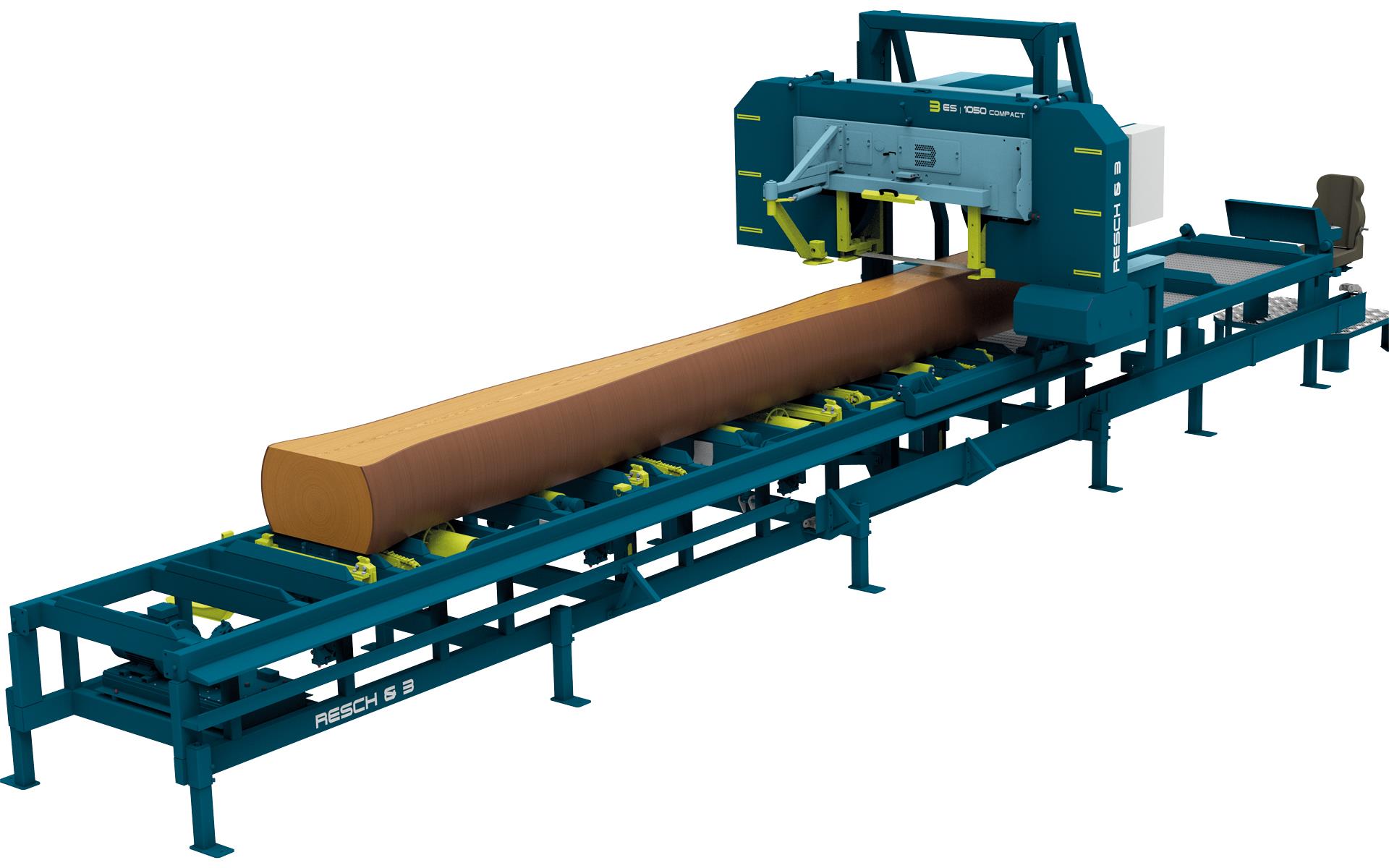

Blockbandsäge COMPACT

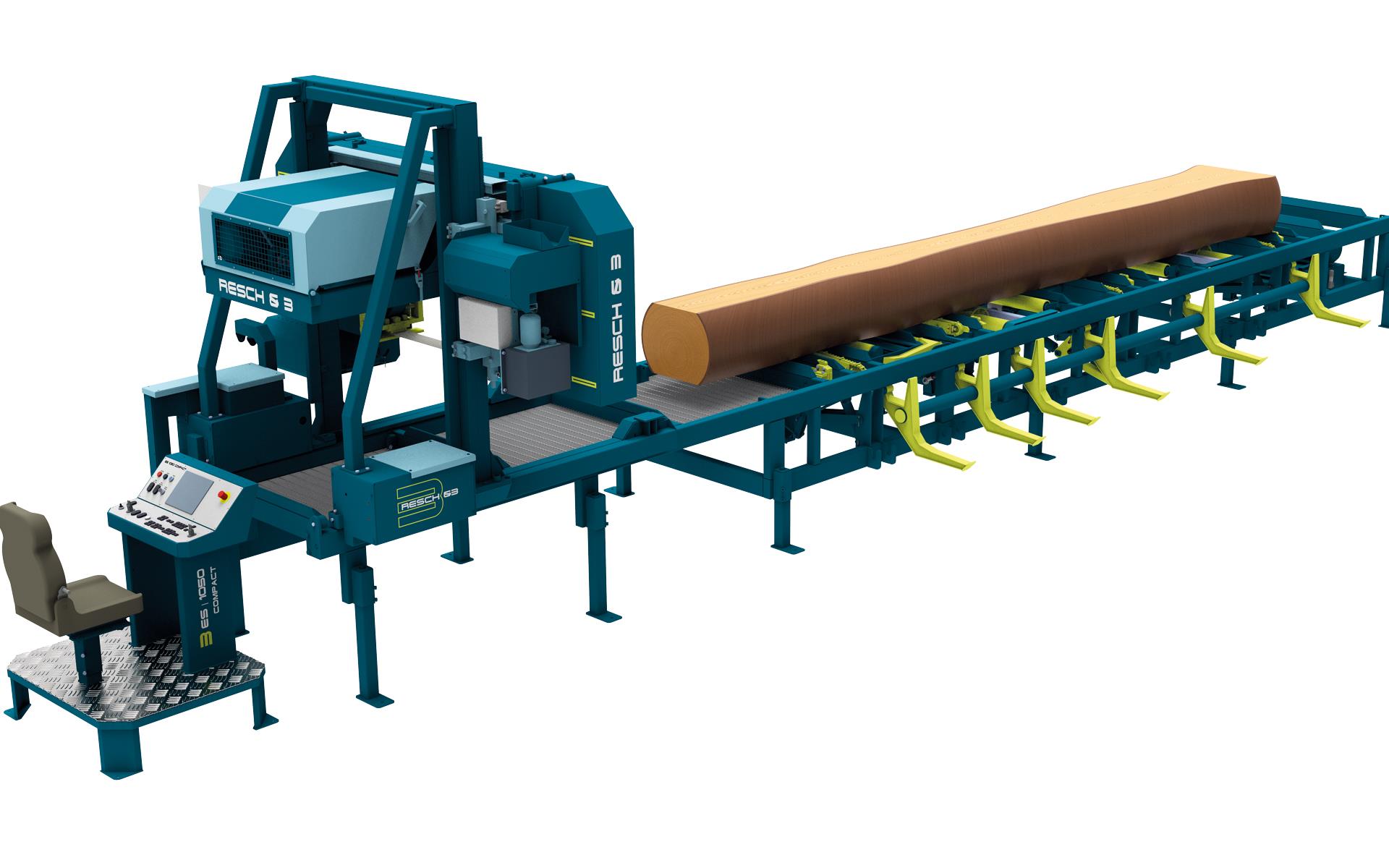

Bei der COMPACT Blockbandsäge ist der Bedienplatz hinter der Säge fix am Boden. Alle Komponenten vom Sägekopf und Geleiseanlage sind mit der PROFI Maschine identisch. Auch auf die Sägeblatt-Druckführung wird nicht verzichtet. Ein extra HUB von 1.100mm ermöglicht das Zuschneiden von übergroßen Baumstämmen (max. Stammdurchmesser 1,1m). Die neue COMPACT Serie ist eine robuste, „abgespeckte PROFI Maschine“ mit höchster Qualität.

Die COMPACT Serie ist ideal für Betriebe, welche mit einem Gatter arbeiten und eine horizontale Bandsäge zum Einschneiden übergroßer Baumstämme oder zum Vormodeln für eine Nachschnittanlage suchen. Das Preis/Leistung Verhältnis der COMPACT Linie ist auch für Neueinsteiger interessant.
  • Säge/Kopf-Bereich

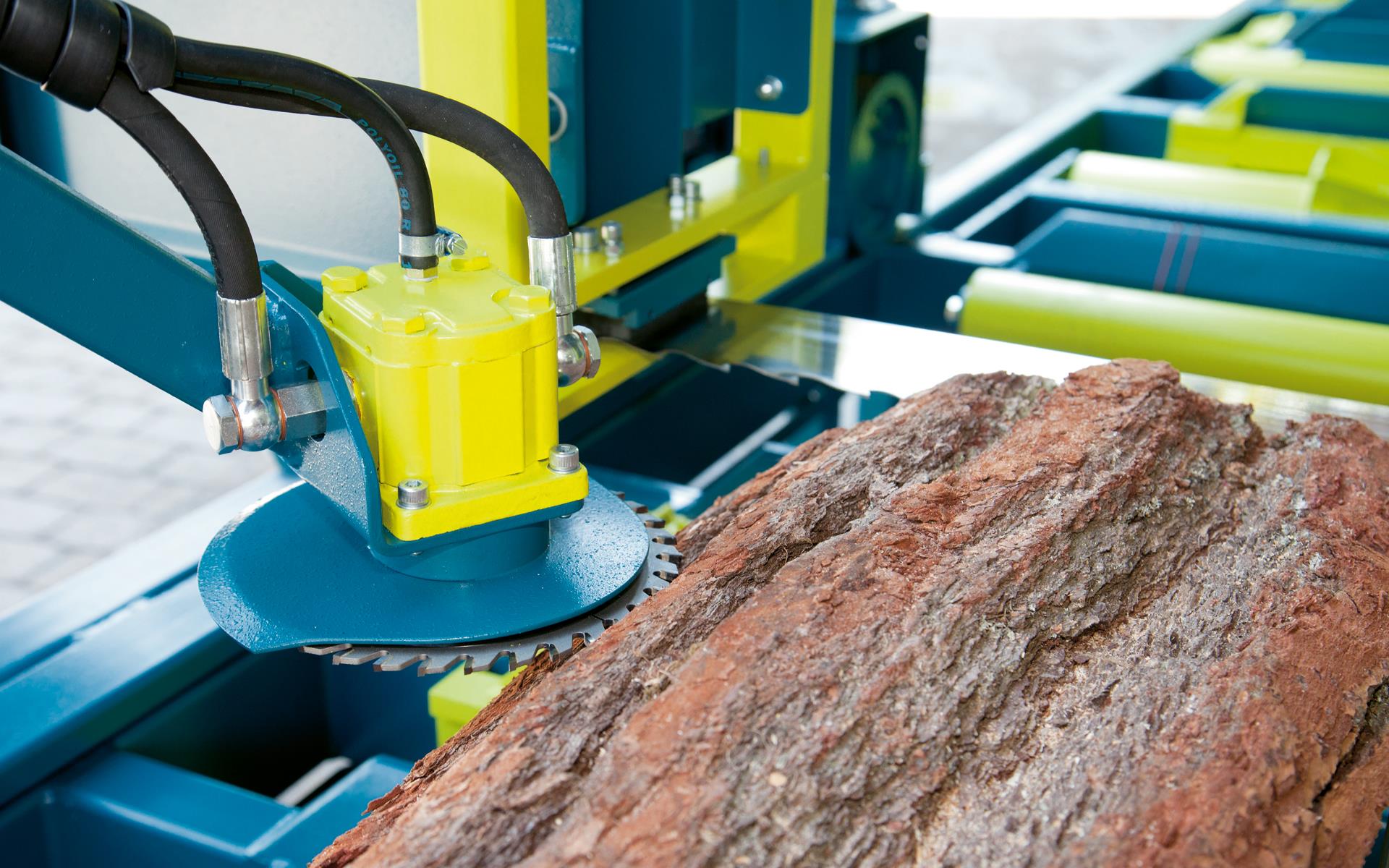

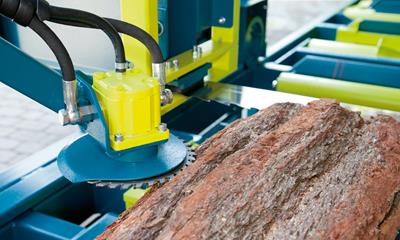

    Vorschneider
    Länger Schneiden. Bei verschmutzten Baumstämmen gewährleistet der Vorschneider dem Sägeblatt einen sauberen Einschnitt. Dadurch wird die Standzeit der Sägezähne enorm erhöht.
    blockbandsaege-resch-3-compact-vorschneider-ea

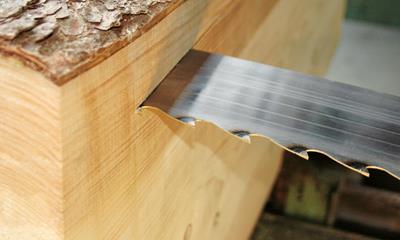

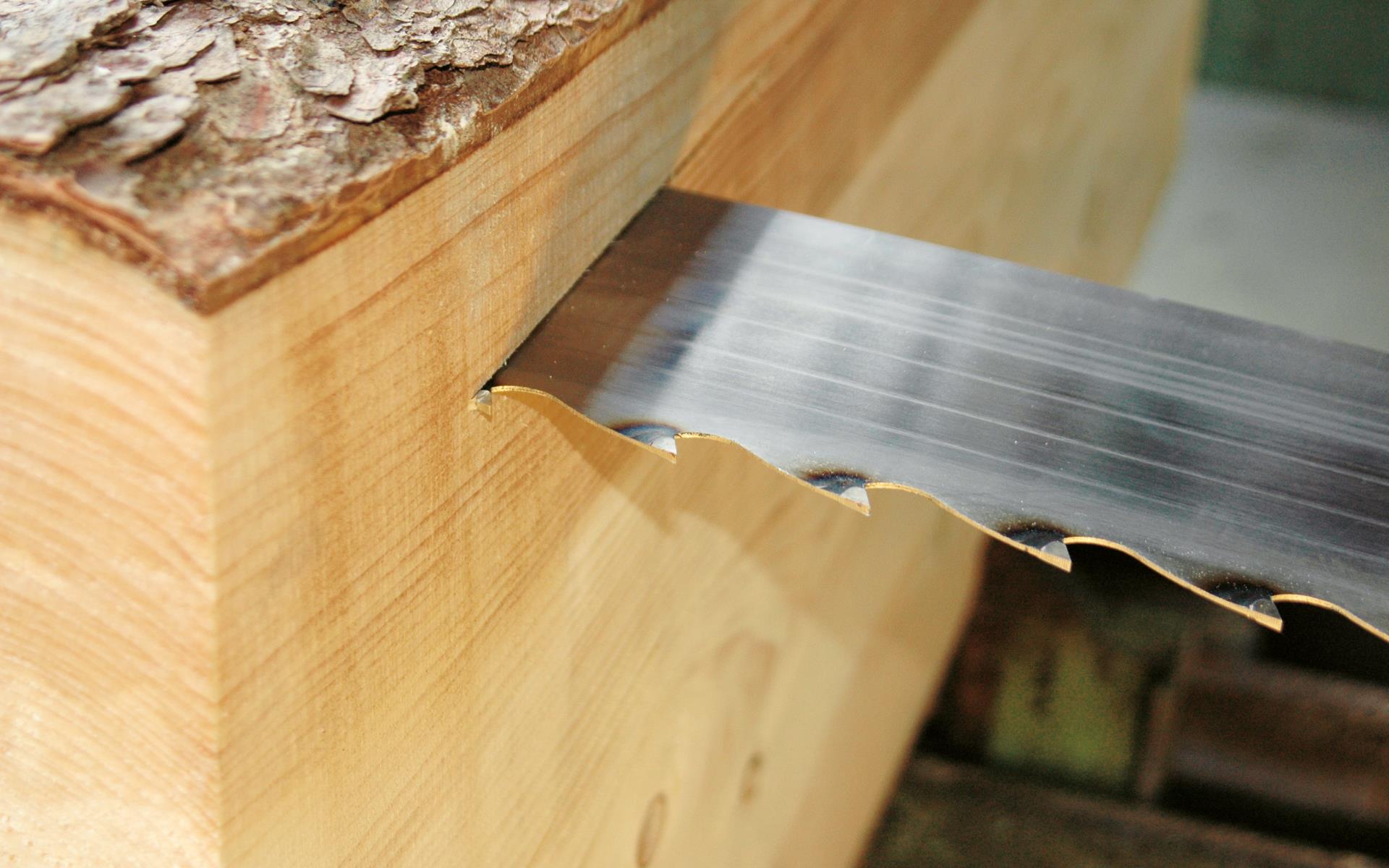

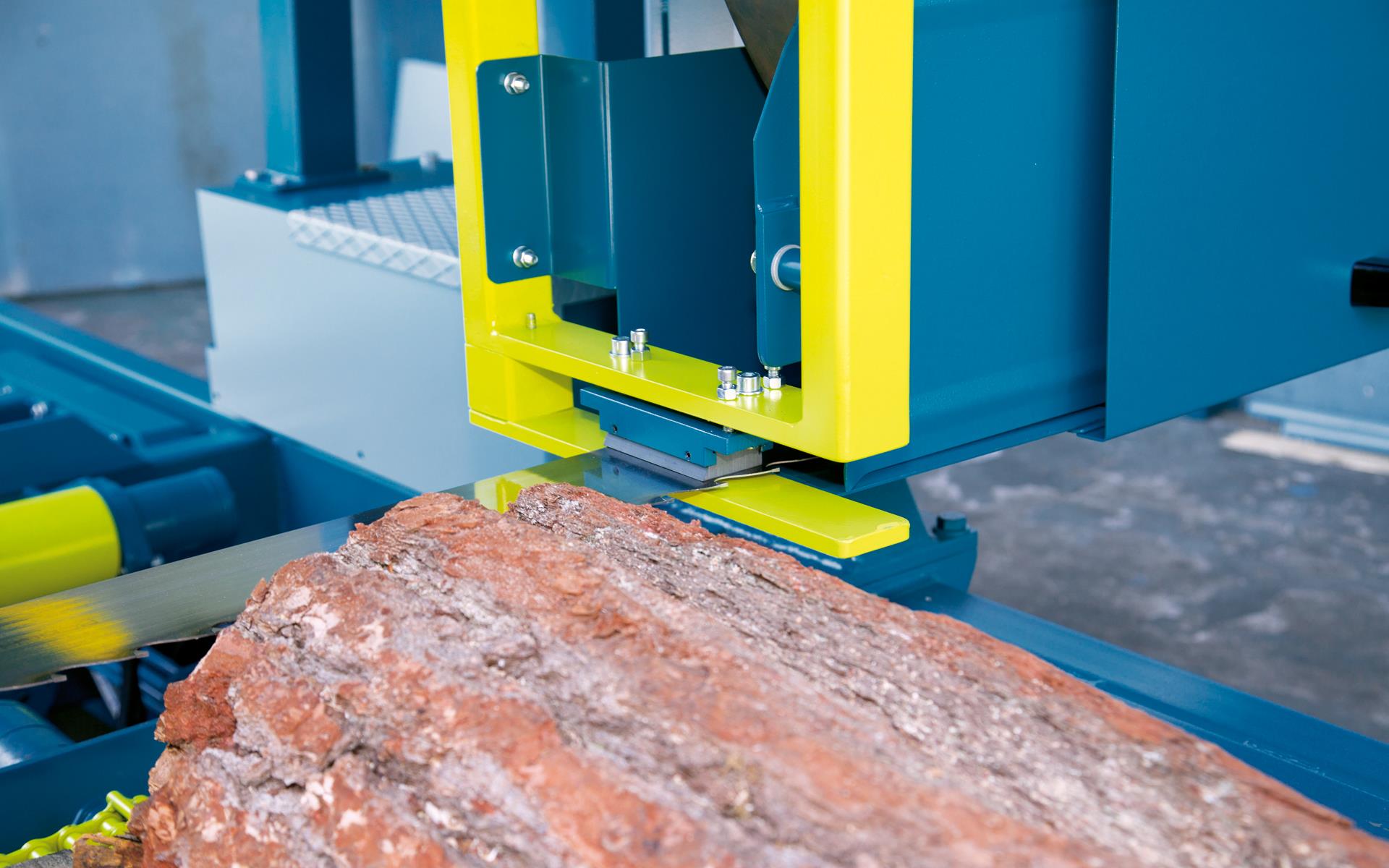

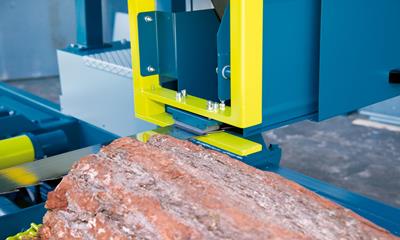

    Sägeblatt - Druckführung
    Präzise geführt. Die Druckführungen geben dem Sägeblatt zusätzlich noch eine bessere und sicherere Führung. Der präzise Schnitt kann auch mit erhöhtem Vorschub erreicht werden. Beide Führungen können so nah wie möglich an den Baumstamm positioniert werden.
    blockbandsaege-resch-3-compact-druckfuehrung-e
    Sägemehlkiste
    Saubere Arbeit. Das Sägemehl wird in einem eigenen Behälter gesammelt, der bei Erreichen der Endposition automatisch entleert wird.
    blockbandsaege-resch-3-saegemehlkiste-s-m-e
    Automatischer Brettabnehmer
    Grosse Arbeitshilfe. Um Qualitätsware zu schneiden ist es wichtig, dass nach jedem Schnitt die Holzqualität sichtbar ist und dass somit jedes einzelne Brett direkt abgenommen wird.
    Der automatische Brettabnehmer macht es möglich: Je nach Gebrauch wird während der Rückfahrt automatisch jedes einzelne Brett, Kantholz oder Schwarte abgenommen und an der Seite der Maschine abgelegt.
    blockbandsaege-resch-3-brettabwerfer-s-m-e-a

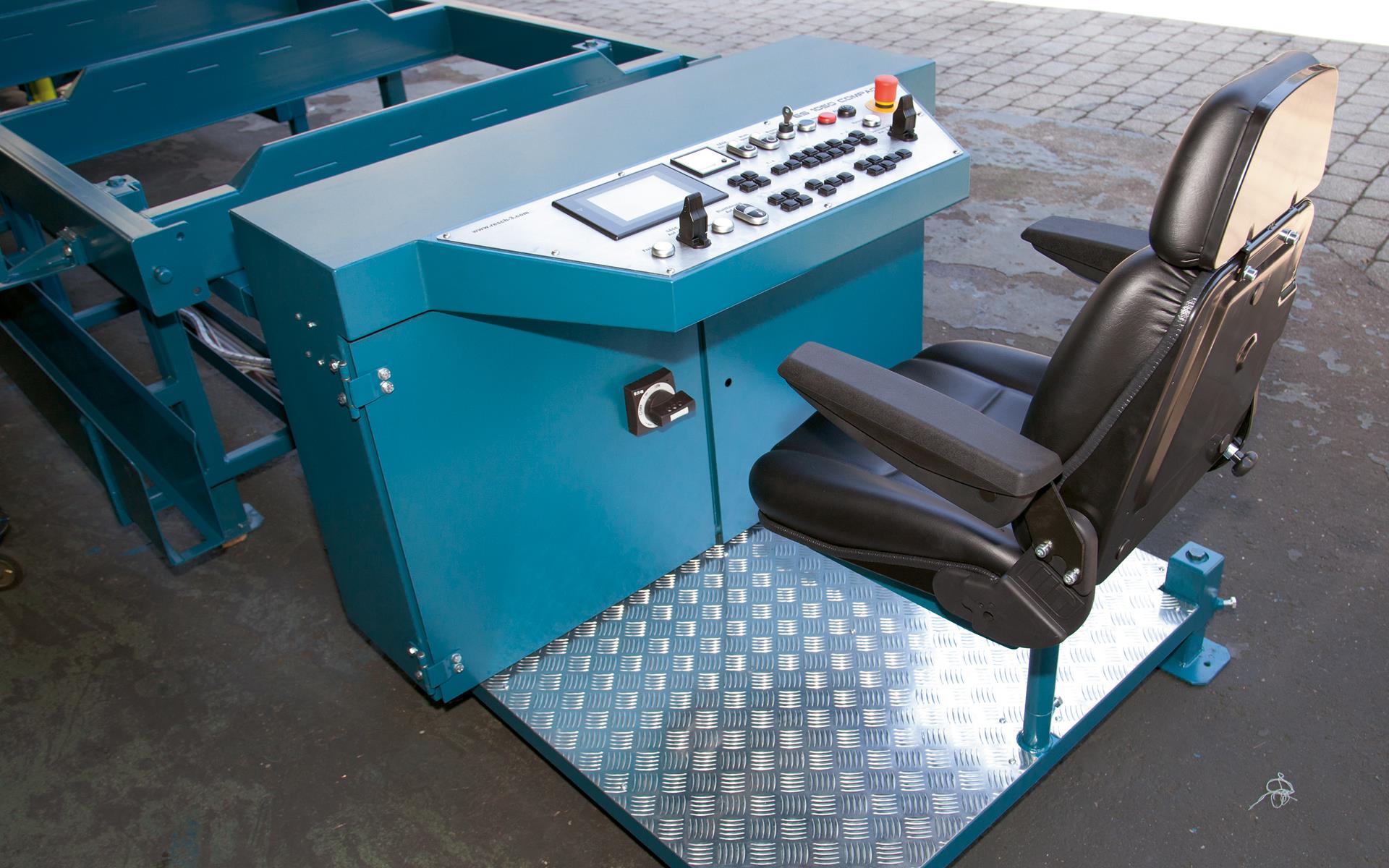

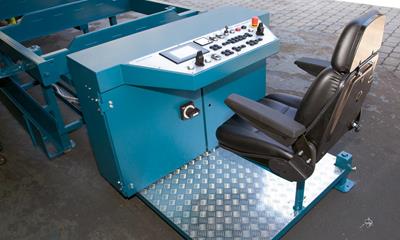

    Bedienpult
    Einfach und übersichtlich. Verschiedene Programme am Display ermöglichen dem Bediener ein schnelles Eingeben der verschiedenen Schnittstärken.
    blockbandsaege-resch-3-compact-bedienpult
    Höhenpositionierung
    Zwei Hydraulikzylinder bewegen den Sägekopf auf und ab. Sehr schnell und äußerst präzis erfolgt die Höhenpositionierung.
    Vorschub
    Der Sägekopf wird beidseitig über zwei Getriebemotoren direkt angetrieben. Stufenlos von 0-45m/min wird der optimale Vorschub eingestellt.
  • Geleiseanlage
    Stammlader
    Starke Hilfe. Der hydraulische Stammlader hebt das Holz auf die Geleiseanlage. Damit kann die Holzveredelung beginnen.
    blockbandsaege-resch-3-stammlader-s-m-e
    Wendeketten
    Spielerisch bewegen. Mit Hilfe der Wendeketten lassen sich Stämme verschiedener Größen und Formen sowie Kanthölzer und Bretter mühelos in die gewünschte Position drehen. Ebenso dienen die Wendeketten auch zum Auswerfen der geschnittenen Ware.
    blockbandsaege-resch-3-wendeketten-s-m-e
    Längsroller
    Richtig positioniert. Längsroller befördern den Stamm vor und zurück für eine optimale Nutzung der Einspannzangen. Der Stamm wird so gut fixiert.
    blockbandsaege-resch-3-laengsroller1-s-m-e
    Einspannzangen
    Gut gesichert. Damit der Stamm in horizontaler Lage liegt, wird er mit den einzeln höhenverstellbaren Einspannzangen ausgerichtet und festgeklammert.

    Mindesthöhe Einspannzangen: Eine zusätzliche Funktion positioniert die Einspannzangen auf Mindesthöhe. Ohne in die Einspannzangen zu sägen kann der letzte Schnitt auf 15mm gemacht werden.
    blockbandsaege-resch-3-einspannzange-s-m-e

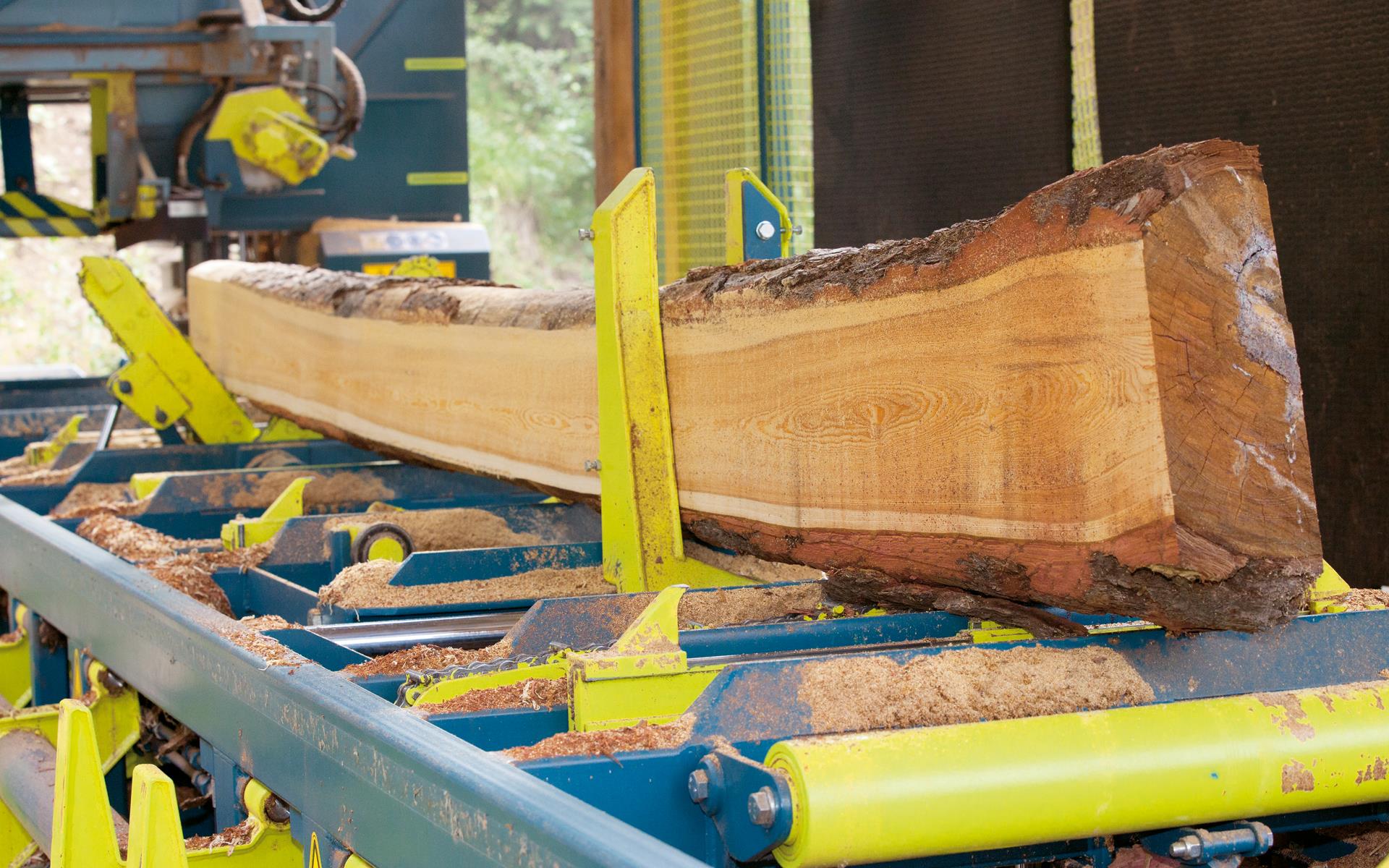

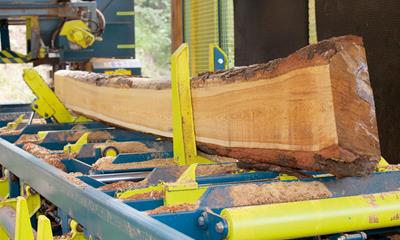

    Winkel
    Exakt 90°. Bei Kantholz, Lattenschnitt und Parallelware wird das Schnittgut in Winkelstellung gebracht.
    blockbandsaege-resch-3-winkel-s-m-e-a
    Auszugsrollen

    Für die Sortierung der Schnittware ist es wichtig, dass die Seitenware von der Fertigware getrennt wird. Während mit den Wendeketten die Bretter seitlich abgelegt werden, transportieren die Auszugsrollen die Fertigware in Längsrichtung nach vorne.

    blockbandsaege-resch-3-auszugsrollen-s-m-e
    Stammeinzug
    Holz griffbereit. Der hydraulische Stammeinzug bringt das Holz auf den Stammlader. Mehrere Stämme können gleichzeitig aufgeladen werden.
    bandsaw-resch-3-log-infeed-s-m-e
    Brettauszug
    Letzter Schritt. Der Brettauszug erleichtert das Transportieren der geschnittenen Ware zur Besäumkreissäge. Er kann von der Kabine oder vom Besäumer aus gesteuert werden.
    blockbandsaege-resch-3-brettauszug-0396
Technische Daten

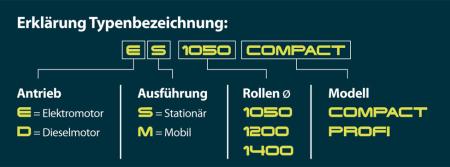

typenbezeichnung-de-resch-3

  1050 1200 1400
ØS  max. Stammdurchmesser
1.100
1.500
1.800
mm
F max. Öffnung Sägeblattführung 980 1.180 1.390 mm
H
max. Hub Sägekopf 900 1.000 1.200
mm
E Freiraum ober dem Sägeblatt 460 530 620 mm
B Bahn Breite 1.320 1.500 1.700 mm
W max. Öffnung Einspannzangen 660 810 970 mm
C letzter Schnitt Restmaß 24 24 30 mm
ØR Laufrollen Durchmesser 1.050 1.200 1.400 mm
  Bandsägeblatt Länge 6.800 7.800
9.500
mm
  Bandsägeblatt Breite 120 150 206 mm
  Bandsägeblatt Stärke 1,2 1,3 1,47 mm
  Vorschub Geschwindigkeit 0-50 0-45 0-40 m/min
  Leistung Bandsägeblatt Elektromotor
                                       Dieselmotor
37-45
55
45-75
90
75-132
/
kW
kW
  Schnittlänge
je nach Kundenwunsch
GB Gesamtbreite 3.000  3.400 3.900 mm
GH Gesamthöhe je nach Schnittlänge 3.200 3.500 4.200 mm
  Gesamtgewicht je nach Schnittlänge
min. 6.000
min. 8.000
min 12.000
kg
