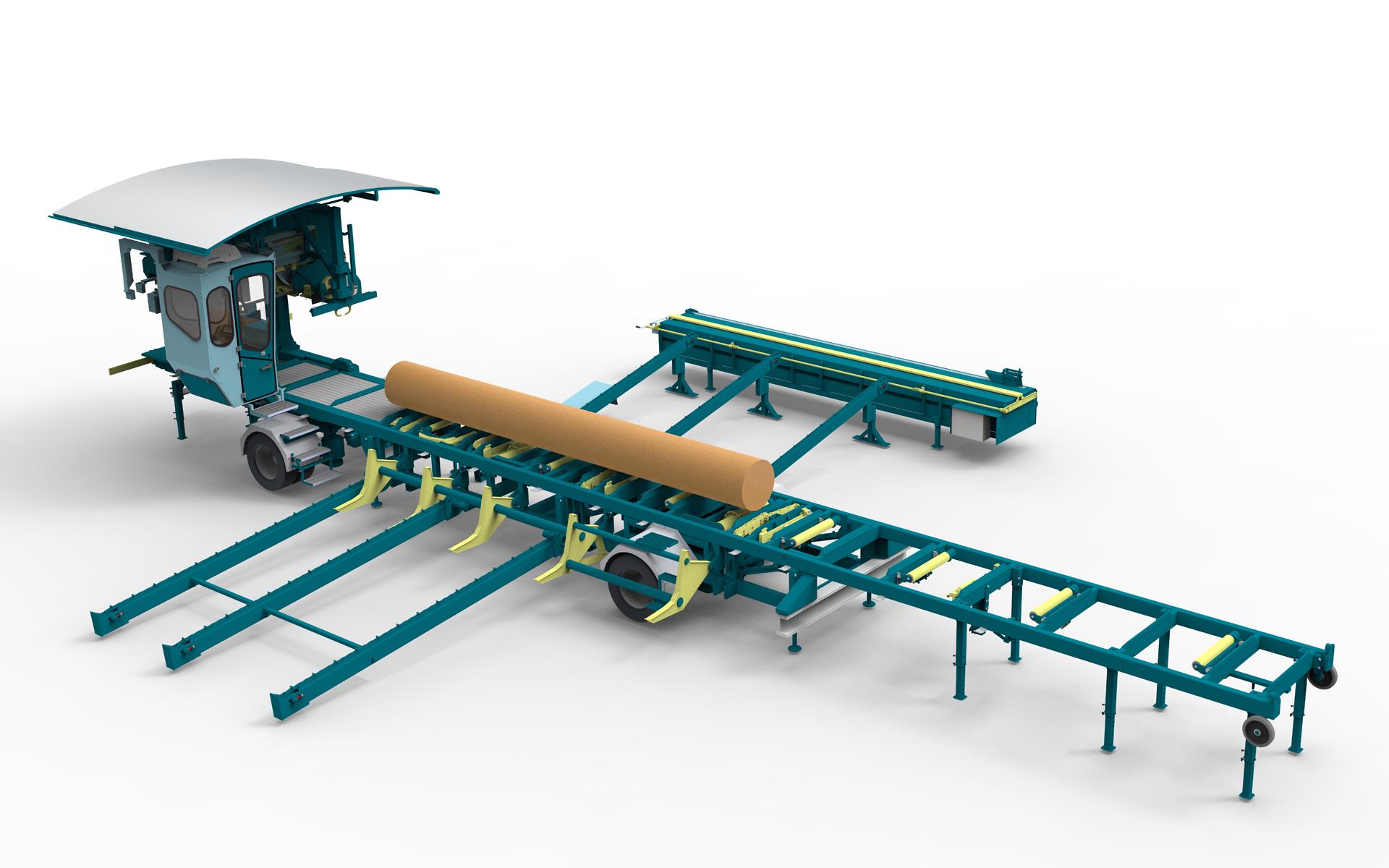

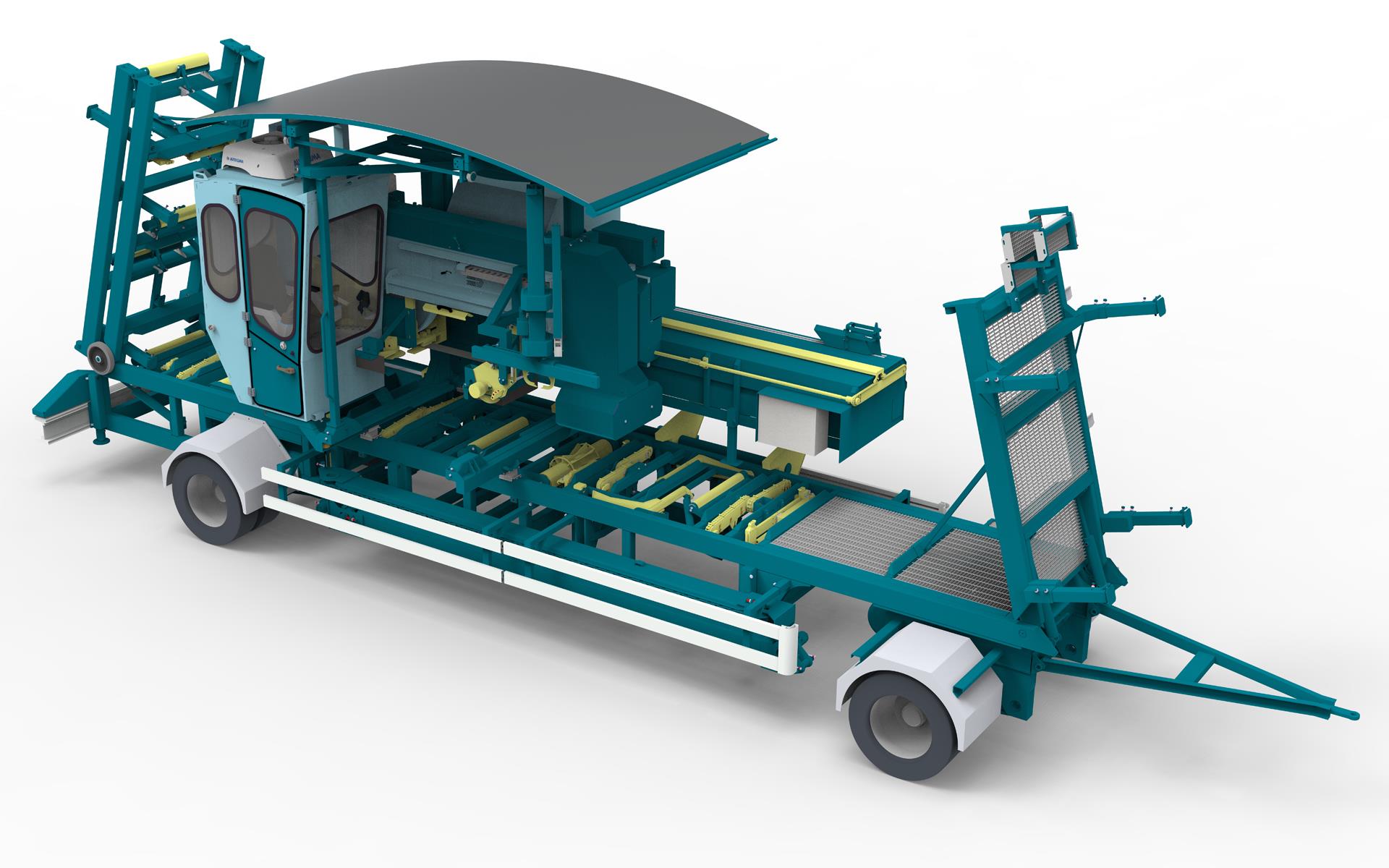

Mobil Blockbandsåg PROFI

Överallt användningsbar. Vid den mobila blockbandsågen modell PROFI sparas ingenting. Från den komfortabla kabinen manövreras hela anläggningen ergonomiskt och steglöst med hjälp av 2 styrspakar.
Det mobila utförandet är för det mesta utrustat med dieselmotor och kan med hjälp av olika hydrauliska funktioner enkelt demonteras på kort tid och ställas upp igen på annan plats.
  • Såg/Huvud-område

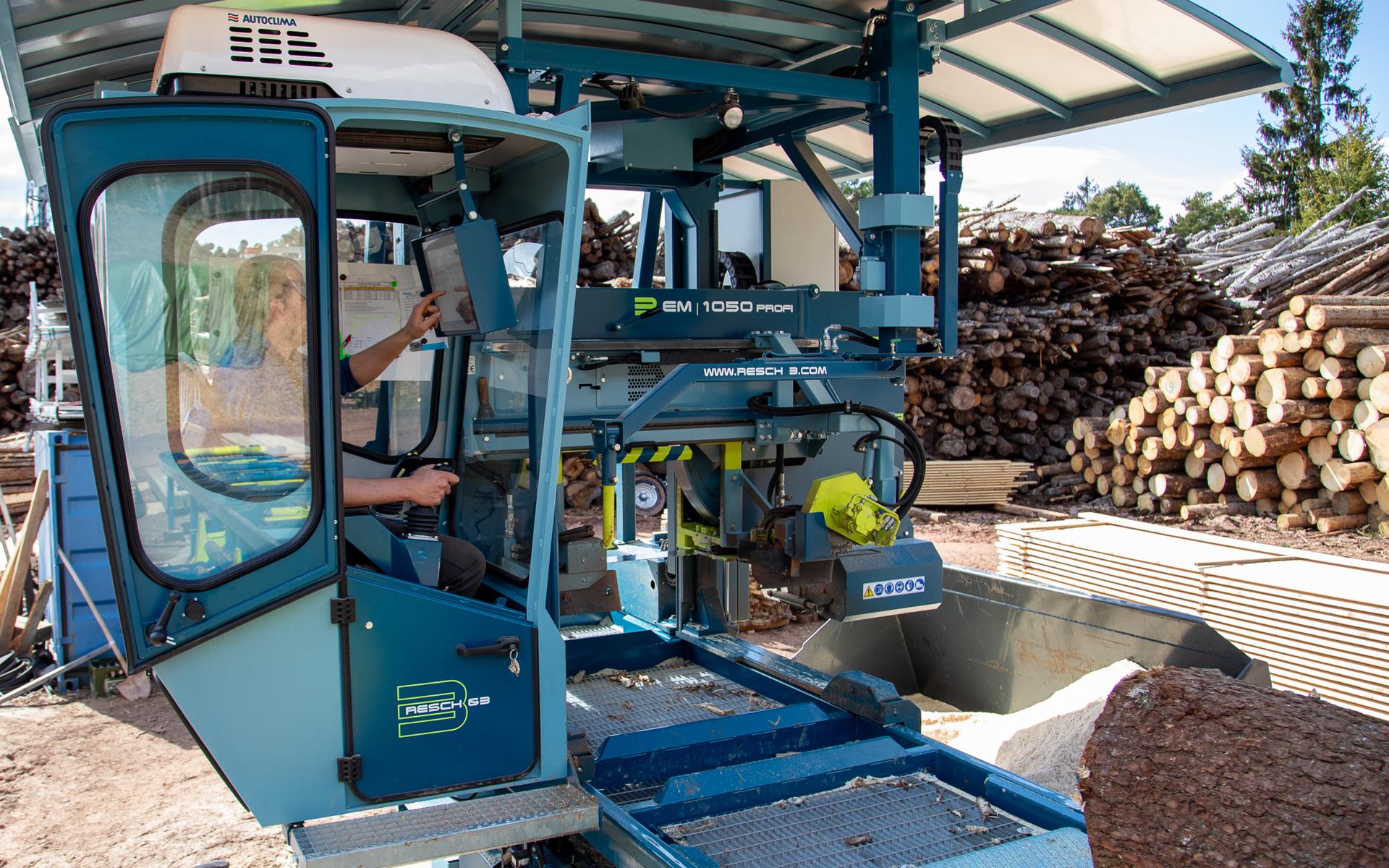

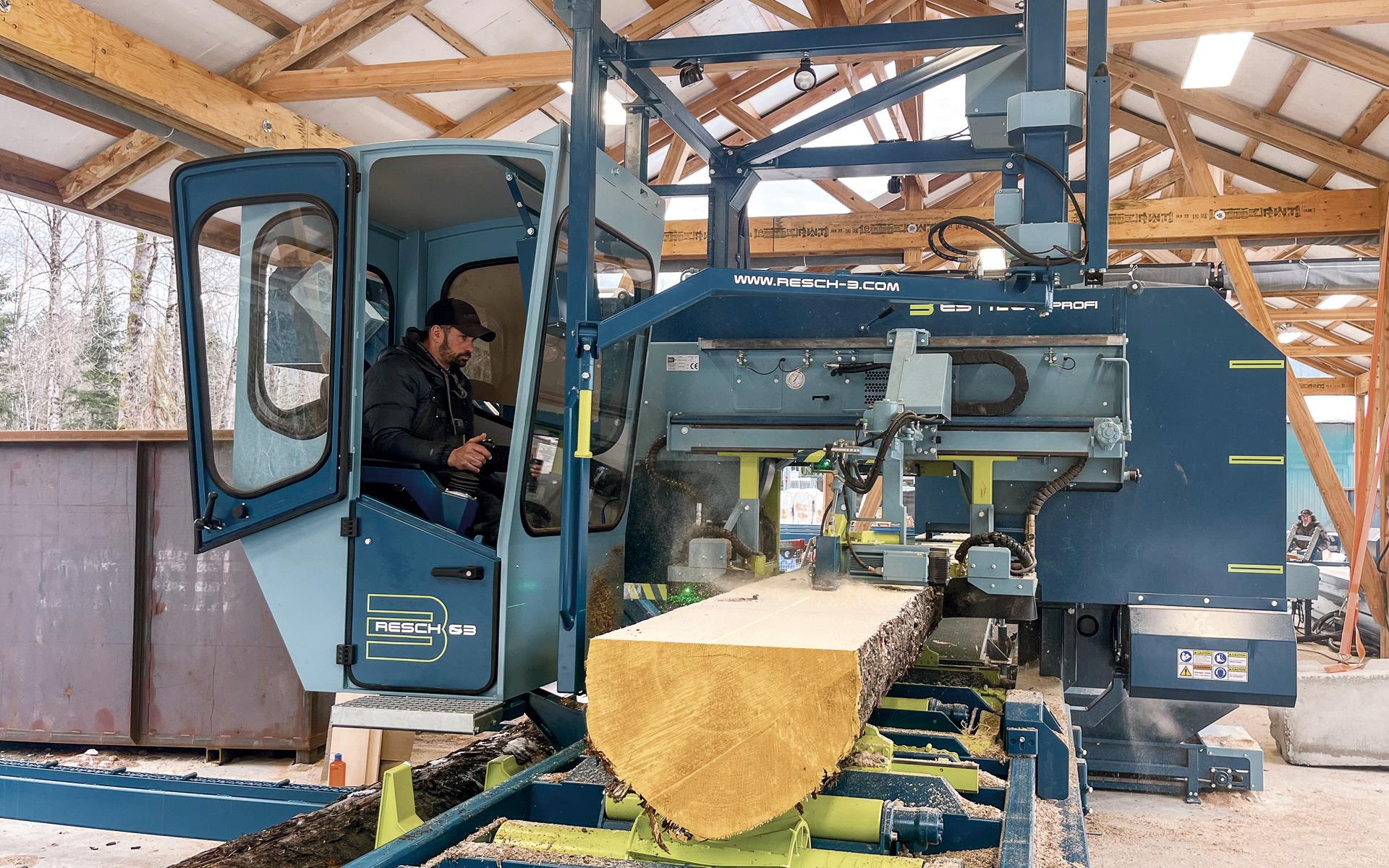

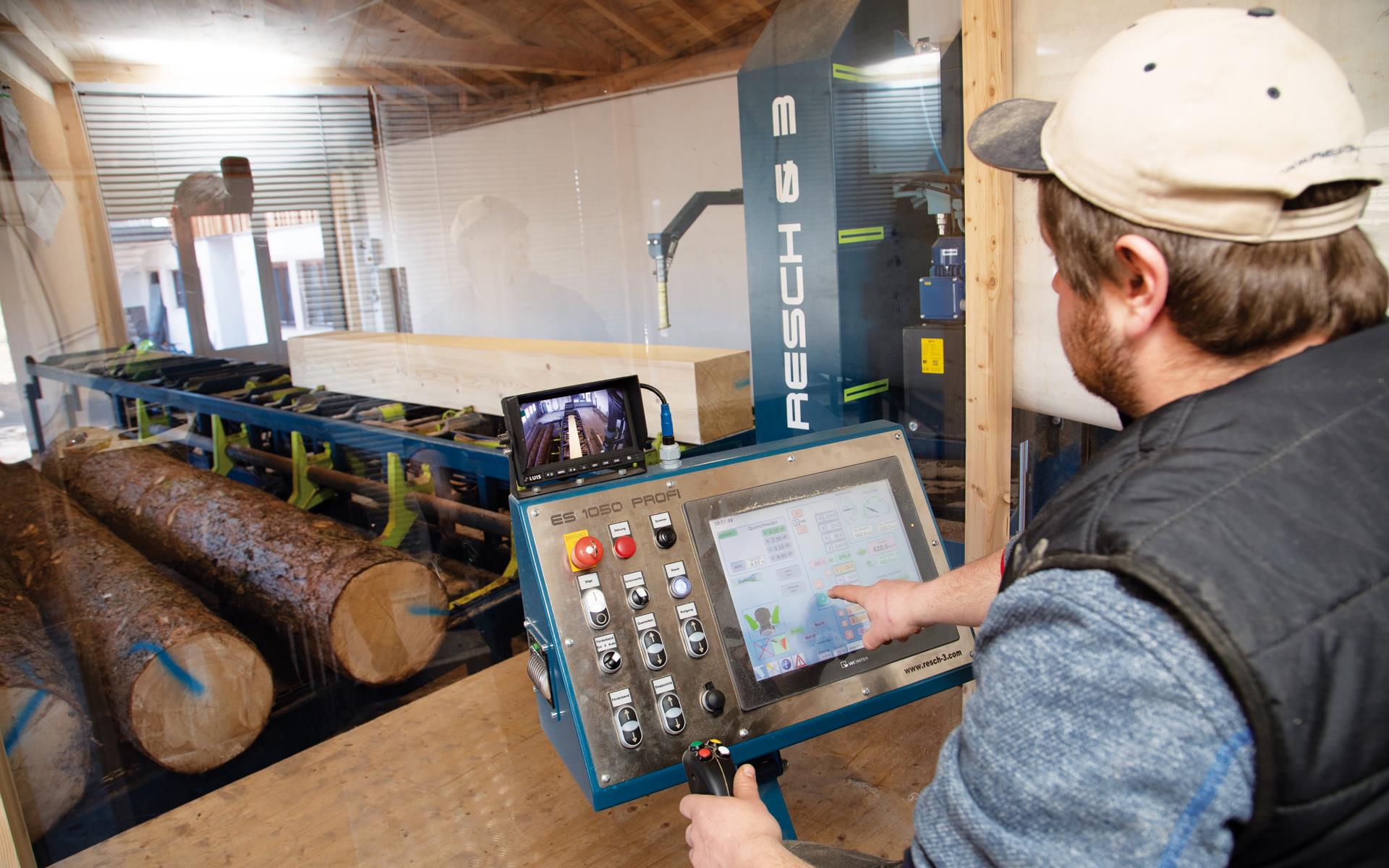

    Cab
    Working safely and comfortably. The travelling cab lets the operator work in a pleasant, low-noise, dust-free environment. The entire system can be operated from the cab using two proportional-control joysticks and a display screen. A direct view of the sawn timber also ensures constant quality control. The cutting height setting can be adjusted easily for the desired sort of sawn timber by using the display screen with several predefined cutting programs. This facilitates optimum log utilisation.
    Resch & 3 also offers a variety of accessory options for the cab: cab heating, xenon external lighting, seat heating, and a radio.
    blockbandsaege-resch-3-kabine-s-m

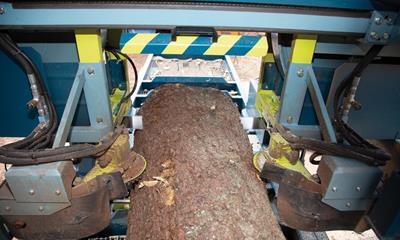

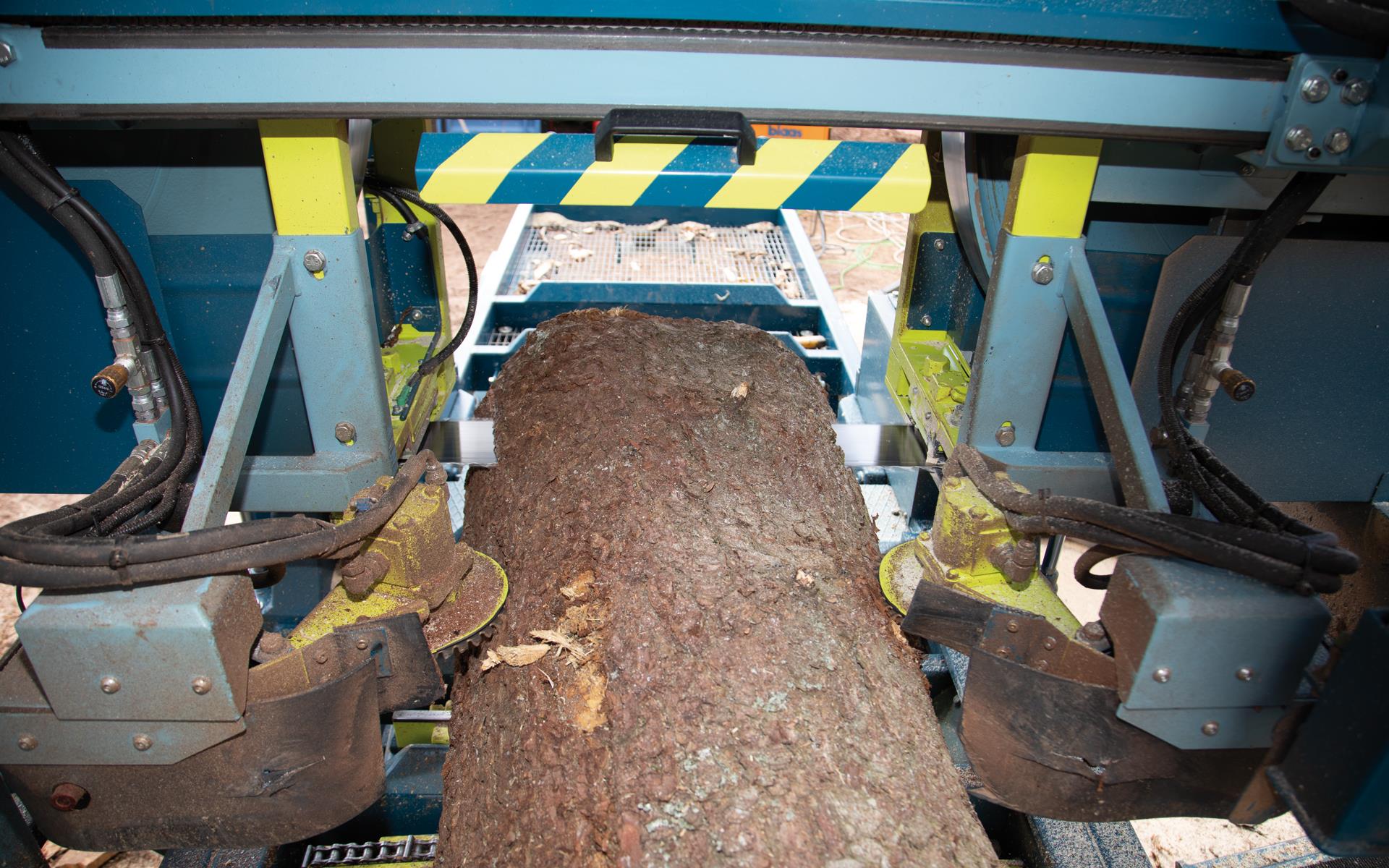

    Dubbelsidiga grovskärare
    Sågar längre. Vid orenheter i råmaterialet trä säkerställer de dubbelsidiga grovskärarna en ren och snygg inskärning och utgång av sågbladet. Därigenom förlängs sågtändernas livstid väsentligt. De båda grovskärarna kan styras var för sig.
    blockbandsaege-resch-3-vorschneider-s-m

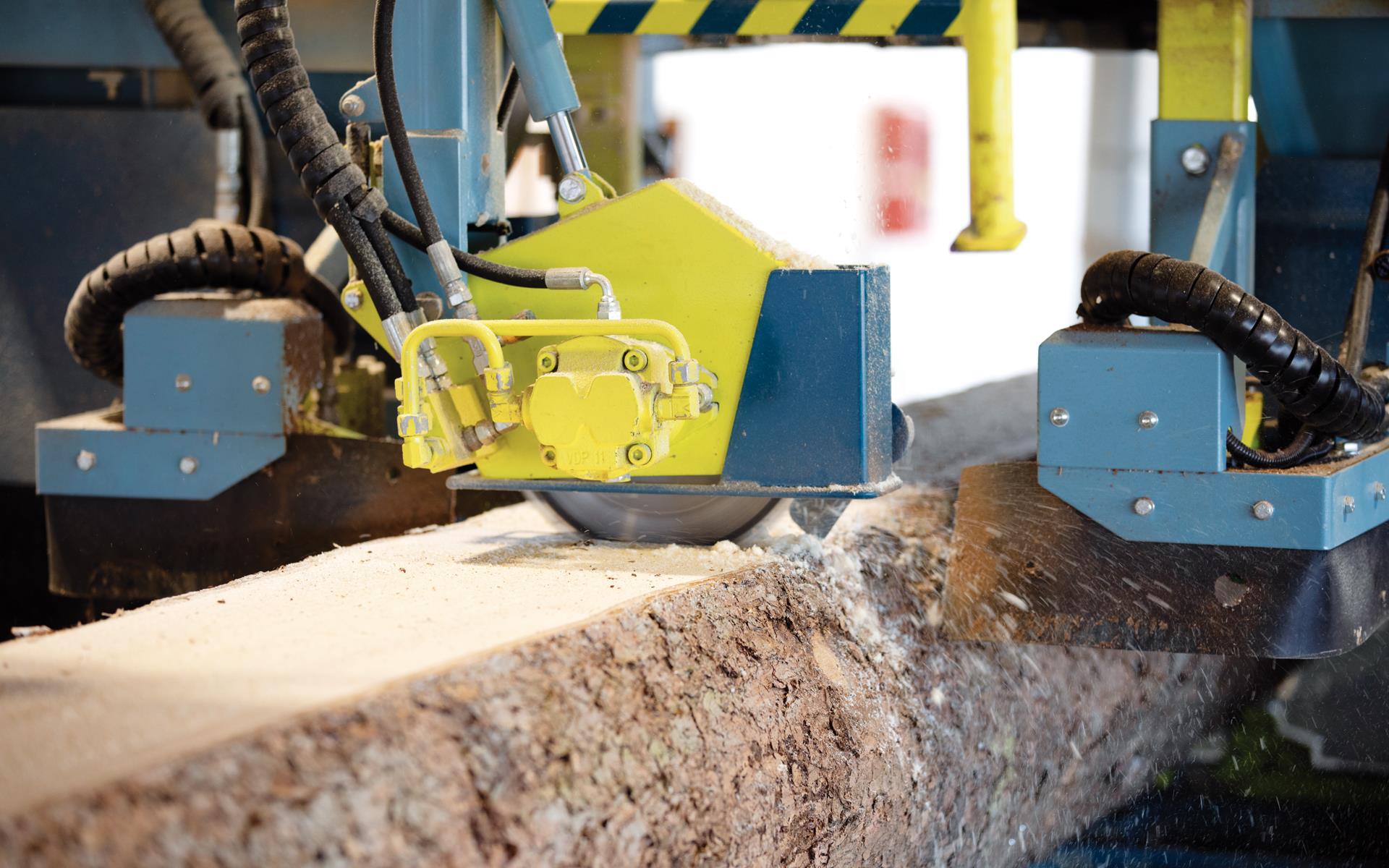

    Tvärsåg
    Allt i en arbetsgång. Redan under sågningen kan varje brädas önskade kaplängd bestämmas automatiskt. Vid långt virke kan de färdiga längderna tas över direkt. Som extrautrustning kan den hydrauliska tvärsågen vridas med 90° så att den även kan användas som längdkapare. Speciellt vid lövträd kan därmed kärnan spaltas eller en sida barkas av. Det maximala sågdjupet av kantsågen är 80mm.
    blockbandsaege-resch-3-querschneider-s-m

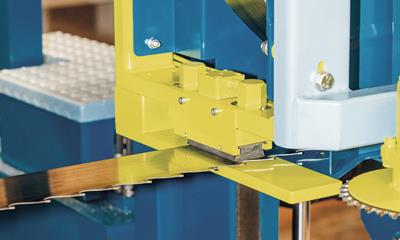

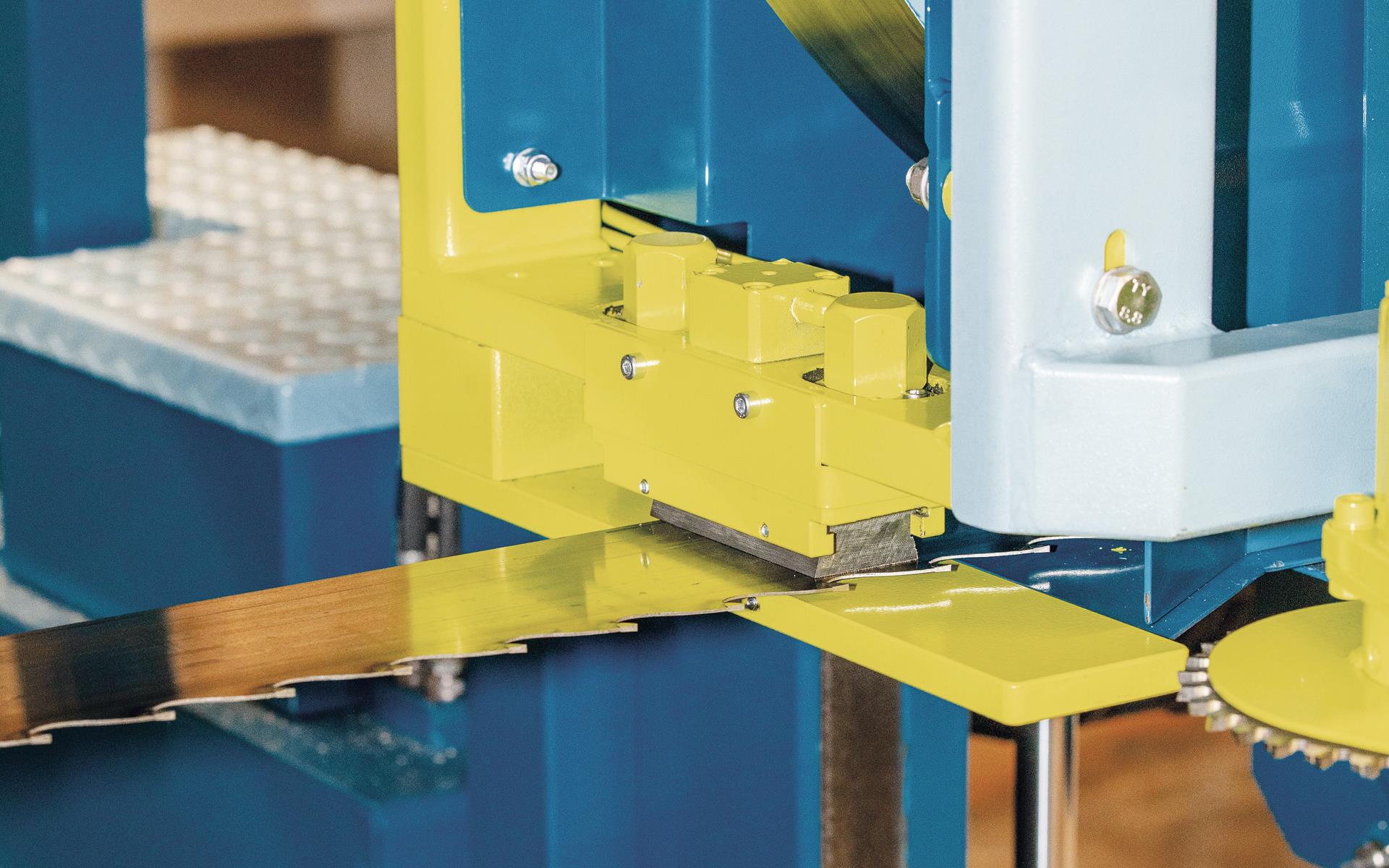

    Sågblad - tryckstyrning
    Exakt styrning. De hydrauliska tryckstyrningarna ger sågbladet ytterligare förbättrad och säkrare styrning. För att förhindra uppvärmning av sågbladet avlastas de på tillbakavägen. Det exakta snittet kan också nås med förhöjd frammatning. Båda styrningar kan styras fram till trädstocken var för sig så nära som möjligt.
    blockbandsaege-resch-3-druckfuehrung-s-m
    Automatisk uppmätning av rundvirke
    Intelligent och praktiskt. Under tiden för första sågningen mäts stocken automatiskt. På bildskärmen visas och sparas uppgifterna i m³. Olika värden, som t.ex. träsorter, %- andel av bark, kunddata etc. kan matas in och väljas. Vid arbetsdagens slut sammanfattas de utförda arbetena översiktligt och kan printas ut via datorn.

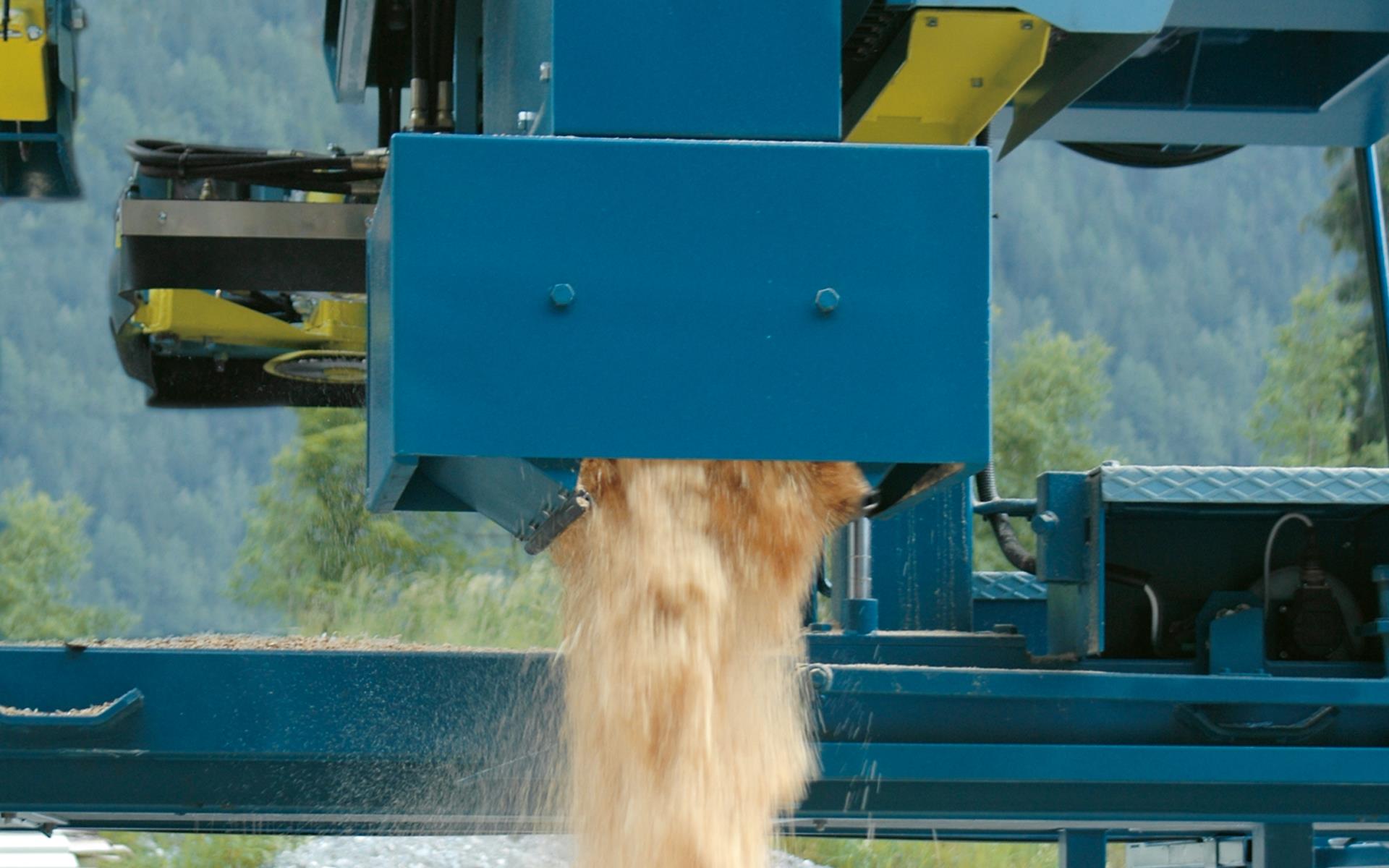

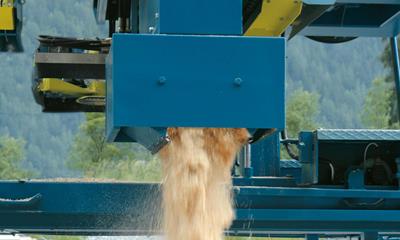

    Sågspånlåda
    Rent arbete. Sågmjölet samlas i en särskild behållare som töms automatiskt när slutpositionen har nåtts.
    blockbandsaege-resch-3-saegemehlkiste-s-m-e

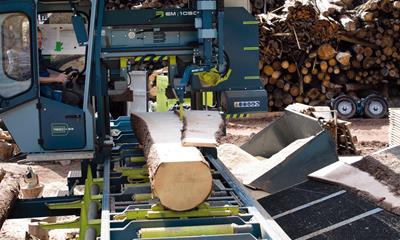

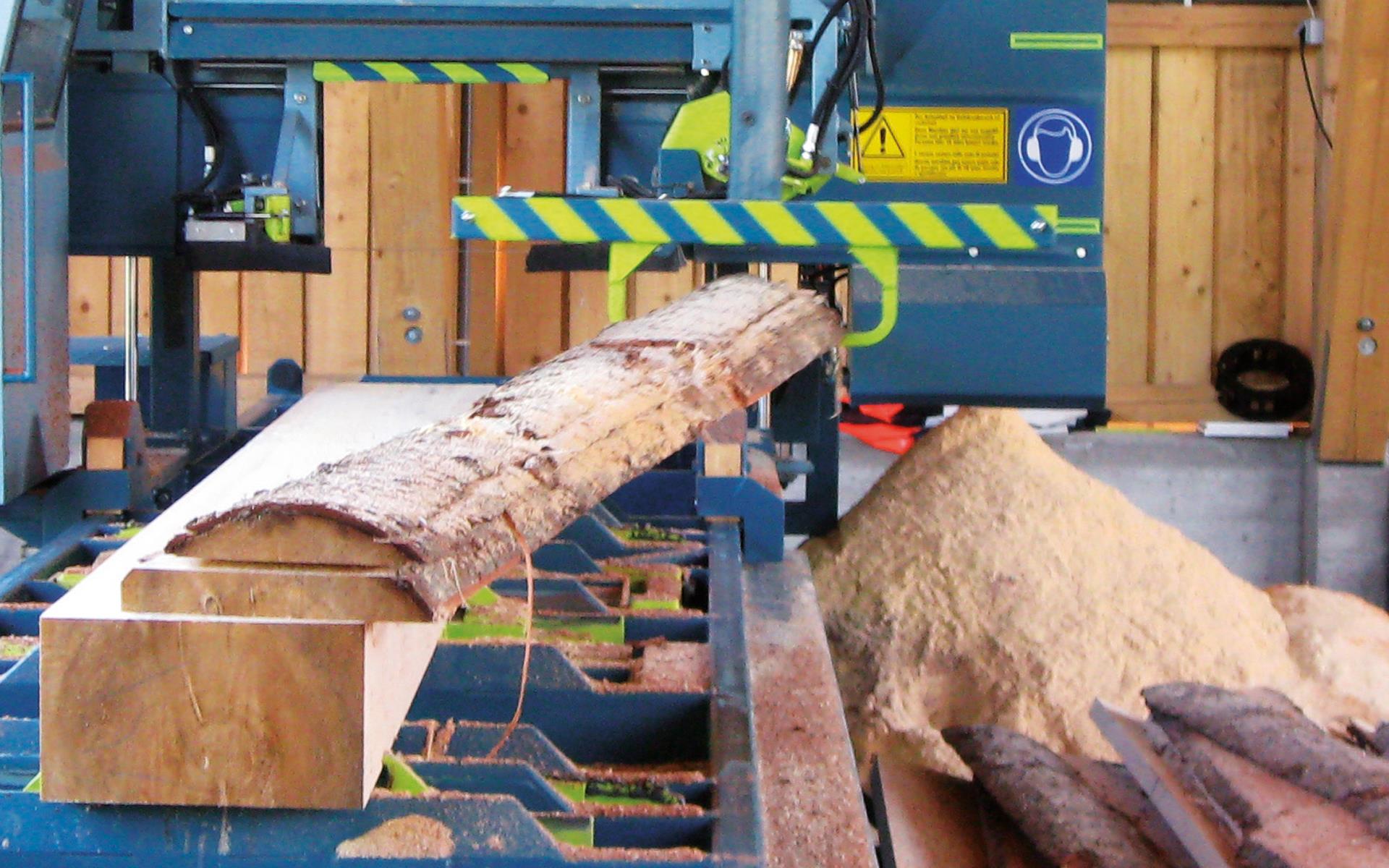

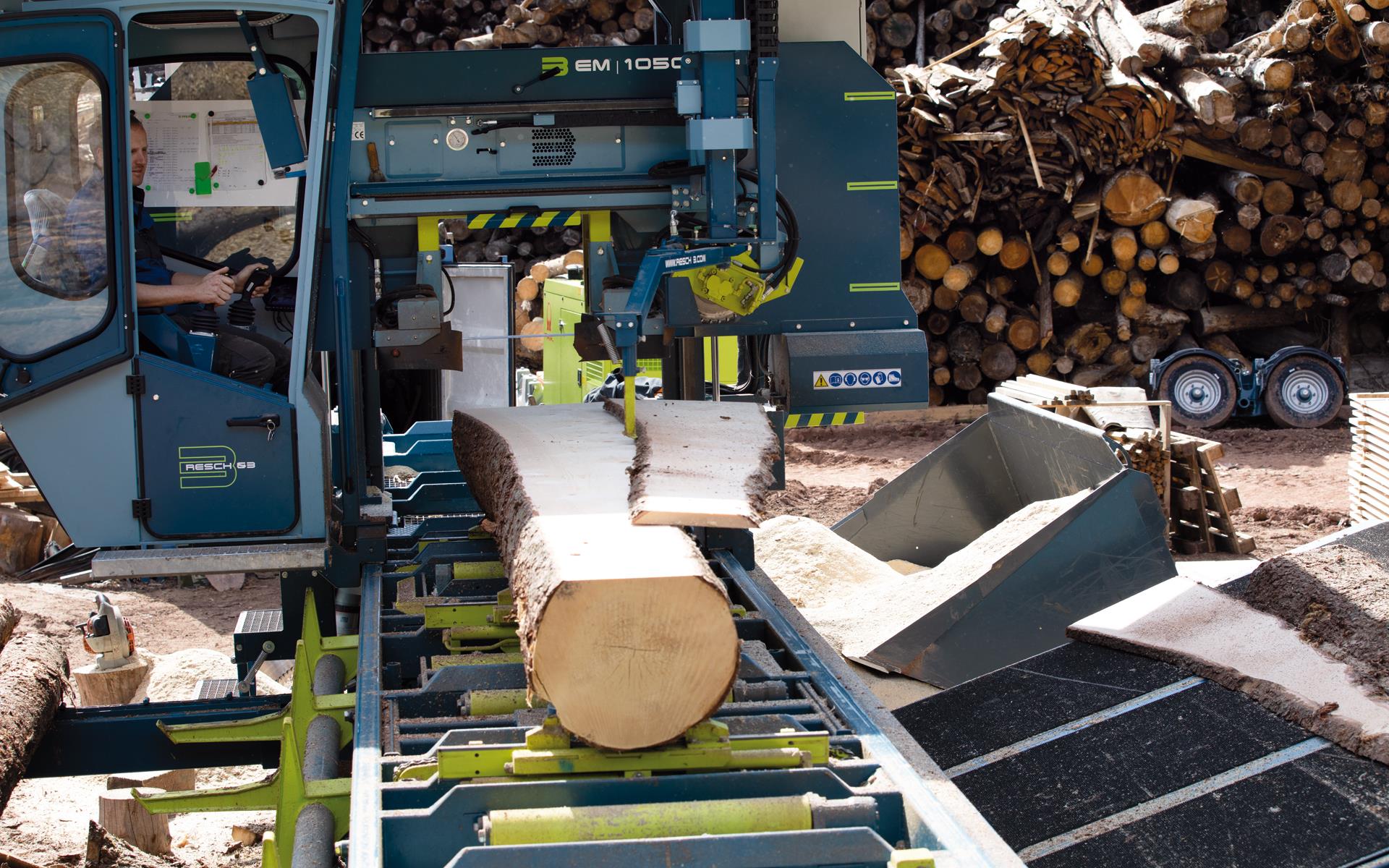

    Automatisk brädavtagare
    Till stor hjälp i arbetet. För att kunna såga kvalitetsvaror är det viktigt att virkeskvaliteten syns efter varje snitt och att varje enstaka bräda tas av direkt.
    Den automatiska brädavtagaren gör detta möjligt: Beroende på aktuell användning tas varje enstaka bräda, kantvirke eller bak av automatiskt vid återtransporten och läggs därefter vid sidan av maskinen.
    blockbandsaege-resch-3-brettabwerfer-s-m-e-a
    Byte av sågblad
    Snabb omställning. För att kunna byta sågbladet släpps trycket för sågbladsspänningen från kabinen och skyddshuvorna öppnas hydrauliskt. Sågbladet kan tas av mycket enkelt och bytas mot nytt. Inom kort tid är maskinen åter driftsklar.
    blockbandsaege-resch-3-dm1050profi-201204-saegeblattwechsel
  • Spåranläggning

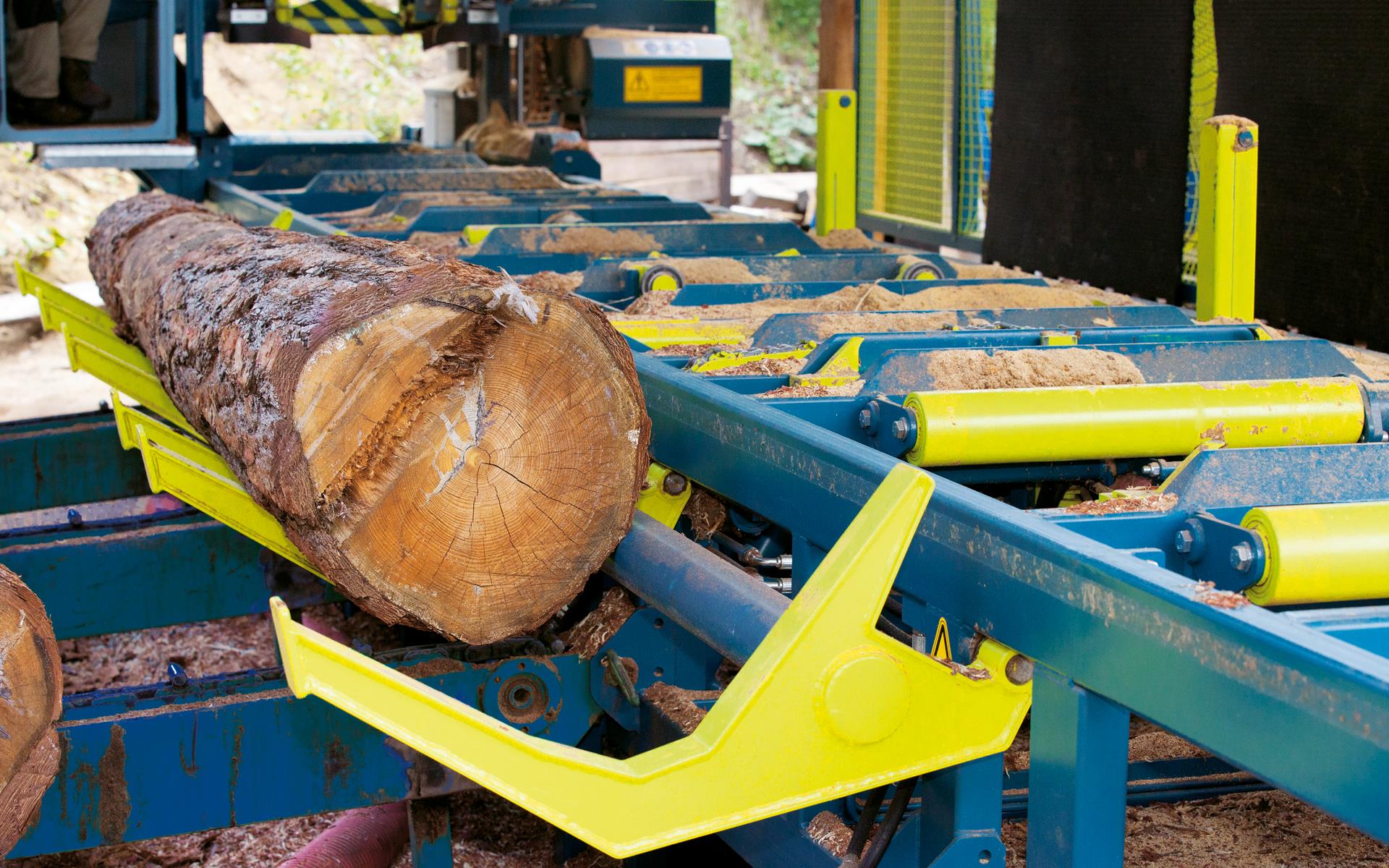

    Stockladdare
    Stark hjälp. Den hydrauliska stockladdaren lyfter träden på rälsen. Därigenom kan trädförädlingen påbörjas.
    blockbandsaege-resch-3-stammlader-s-m-e

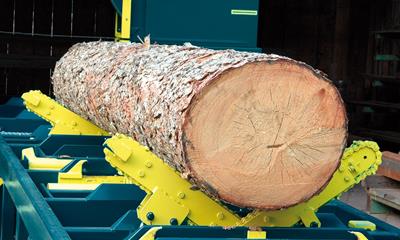

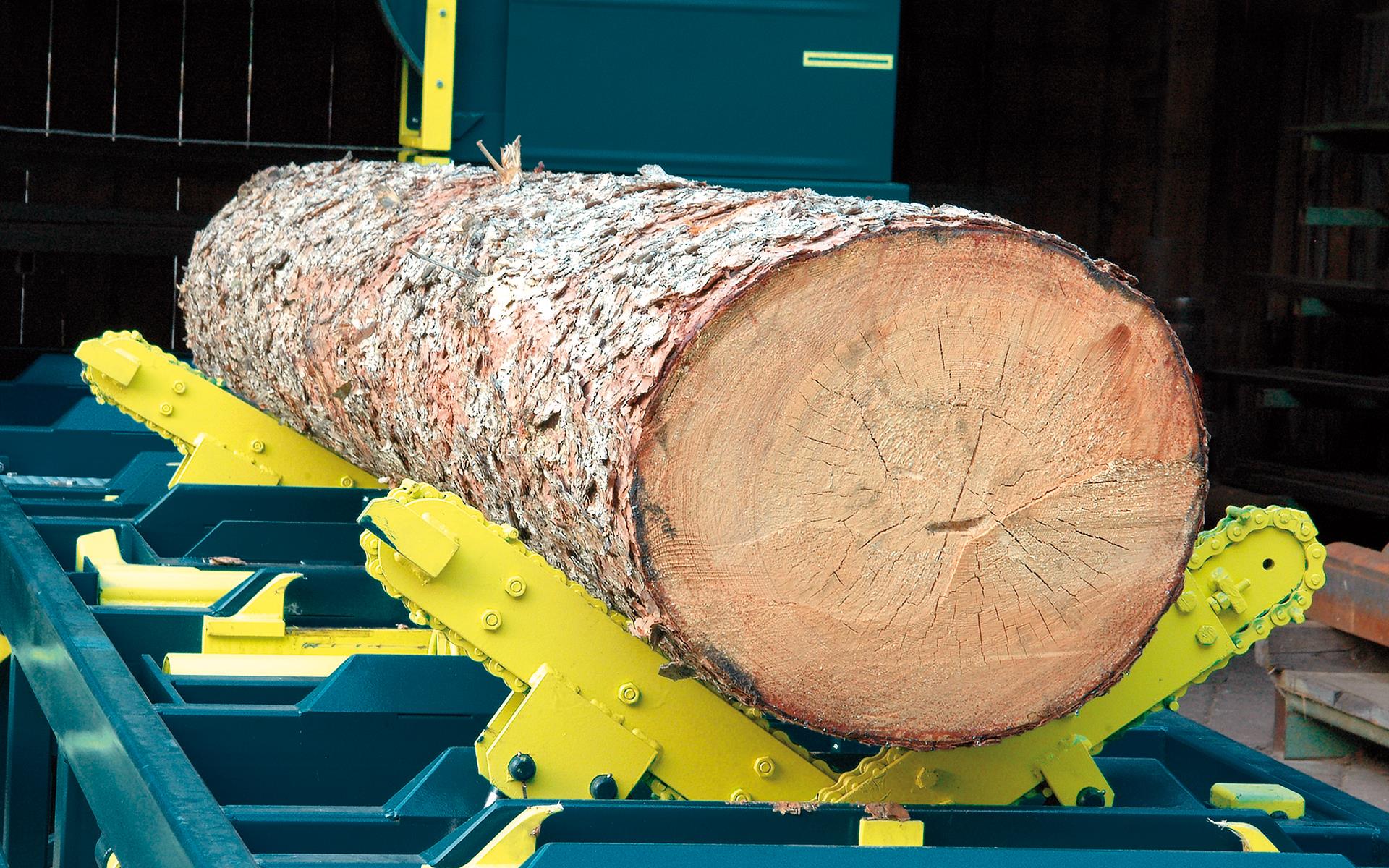

    Vändkedjor
    Lätt förflyttning. Med hjälp av vändkedjor kan stockar av olika storlek och form samt kantvirke och brädor mycket lätt vridas till önskad position. Samtidigt tjänstgör vändkedjorna också som utmatning av den sågade produkten.
    blockbandsaege-resch-3-wendeketten-s-m-e

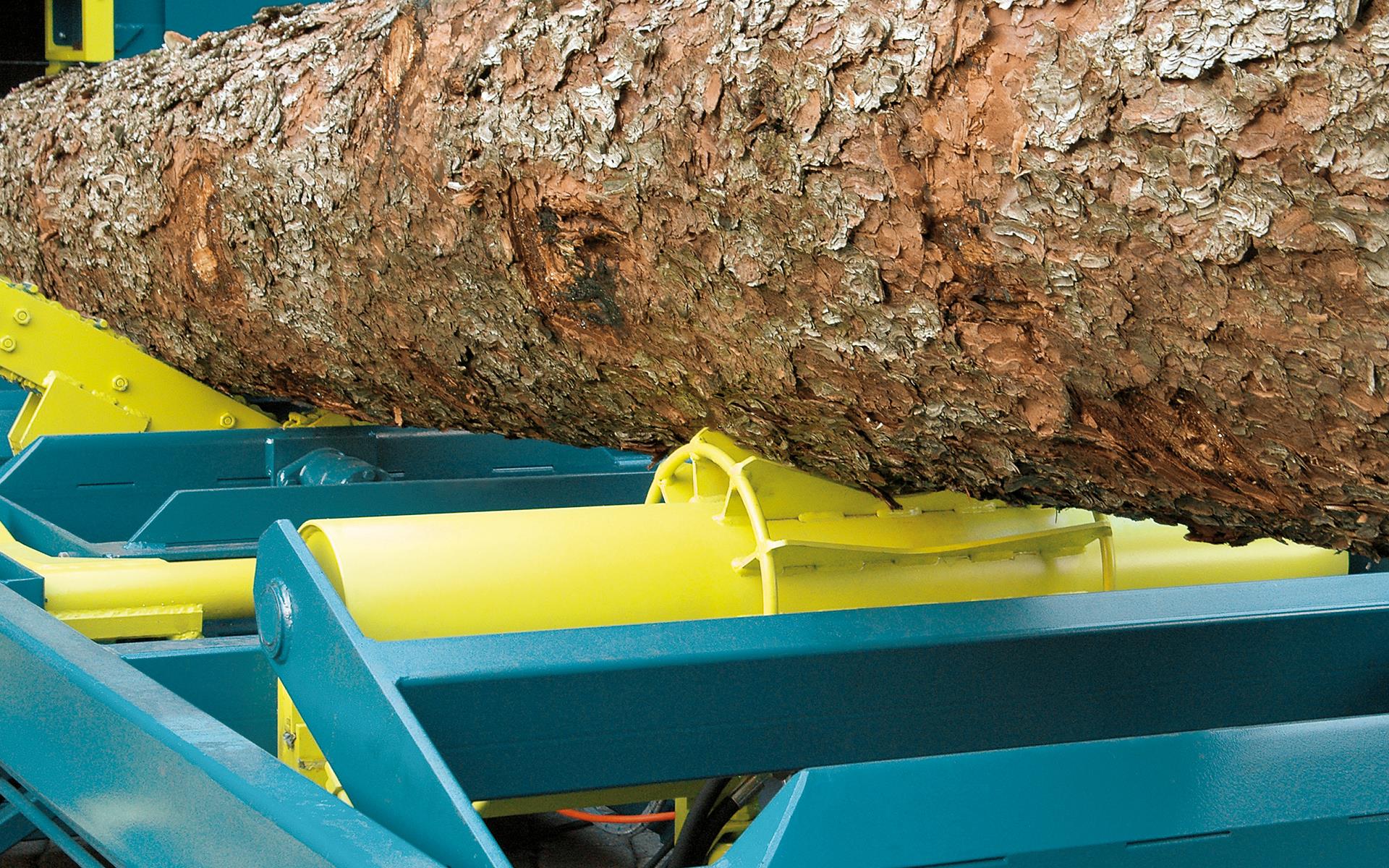

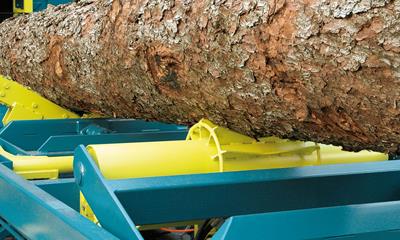

    Längstransportör
    Rätt positionerad. Längsrullar matar stocken fram och tillbaka för ett optimalt utnyttjande av fastspänningstängerna. Därigenom fixeras stocken på ett bra sätt.
    blockbandsaege-resch-3-laengsroller1-s-m-e

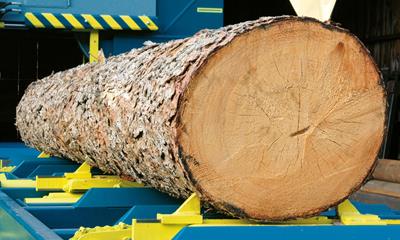

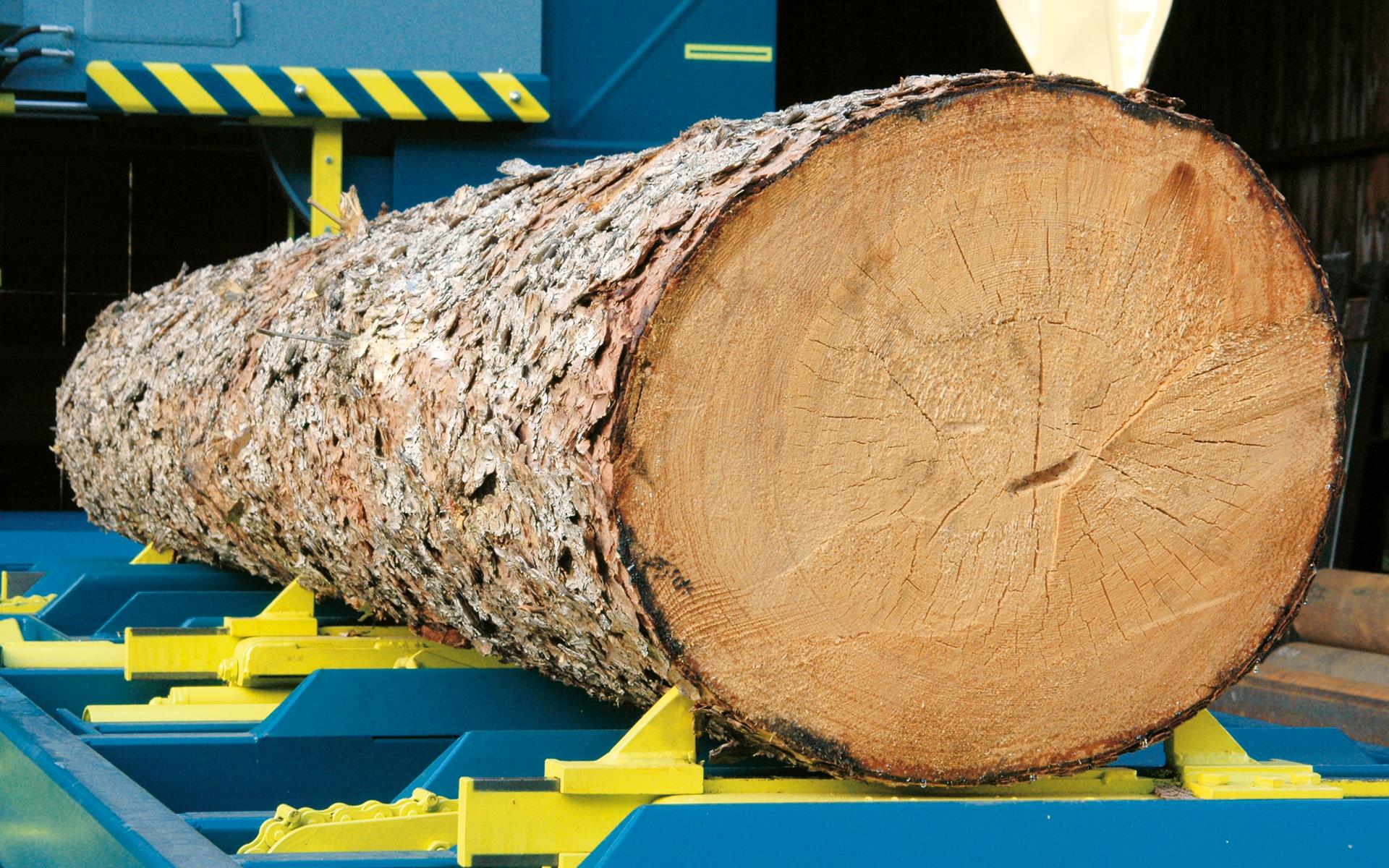

    Fastspänningstänger
    Well secured. Clamping tongs that can be individually adjusted in height are used to align and secure the log to ensure that it is positioned horizontally.

    Minimum height: An additional function positions the clamping tongs at the minimum height. Without cutting into the clamping tongs, the last cut can be made at 15mm.
    blockbandsaege-resch-3-einspannzange-s-m-e
    Vinkel
    Exakt 90°. För kantvirke, läktsågning och parallellgods förs sågningsgodset i vinkelläge. Ytterligare en fininställning för svängning av kantvirket är förberedd. Vinkeln kan därmed korrigeras vid behov.
    blockbandsaege-resch-3-winkel-s-m-e-a

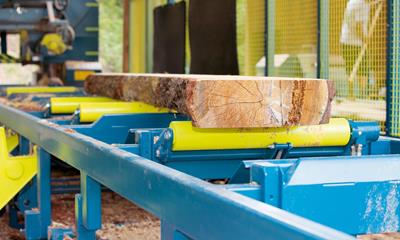

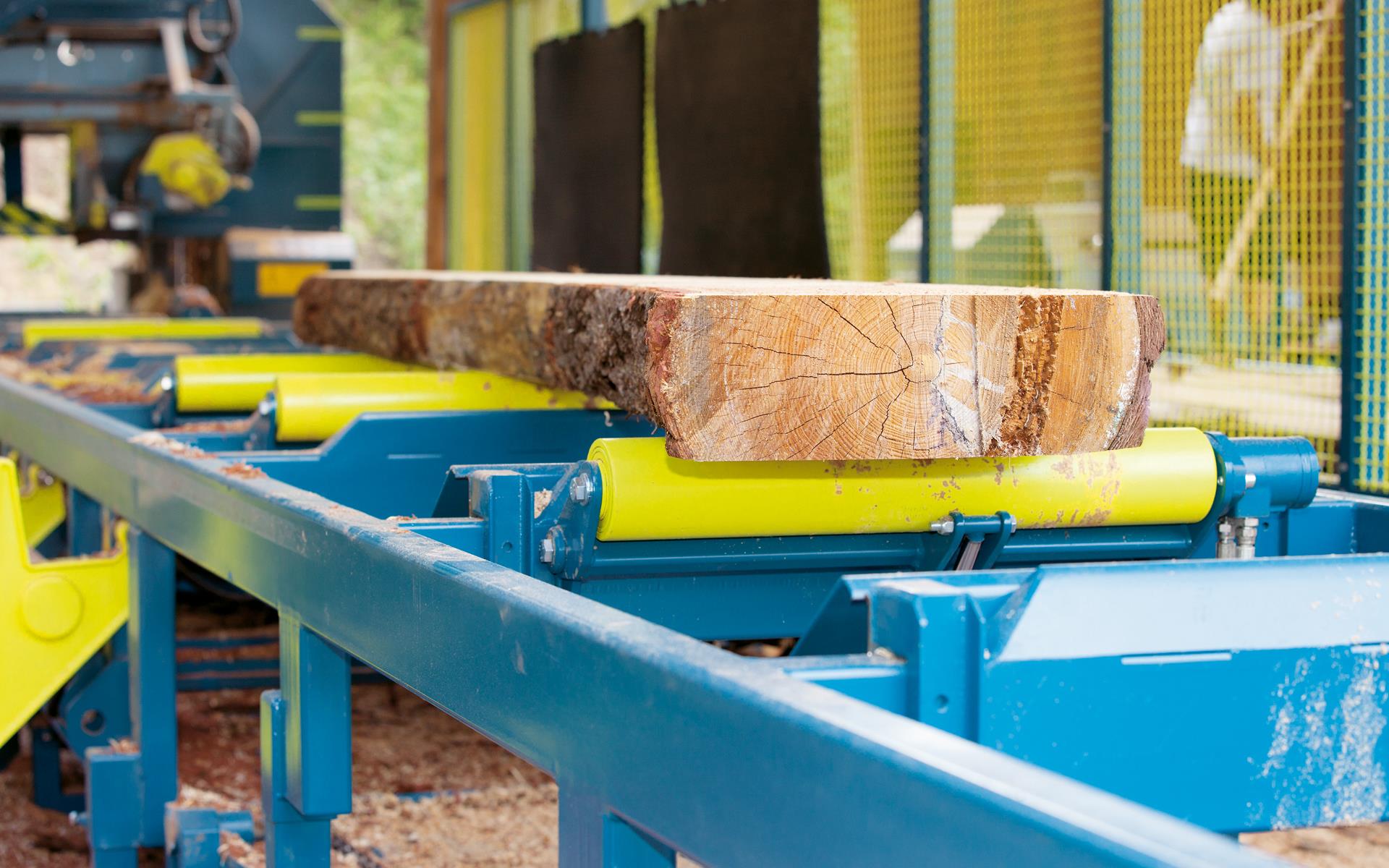

    Outfeed rollers

    When sorting the sawn timber, it is important that the side cuts are separated from the finished cuts. While the planks are laid on their sides with the aid of the turning chains, the outfeed rollers transport the finished cuts longitudinally toward the front.

    blockbandsaege-resch-3-auszugsrollen-s-m-e

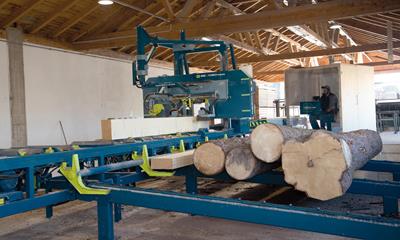

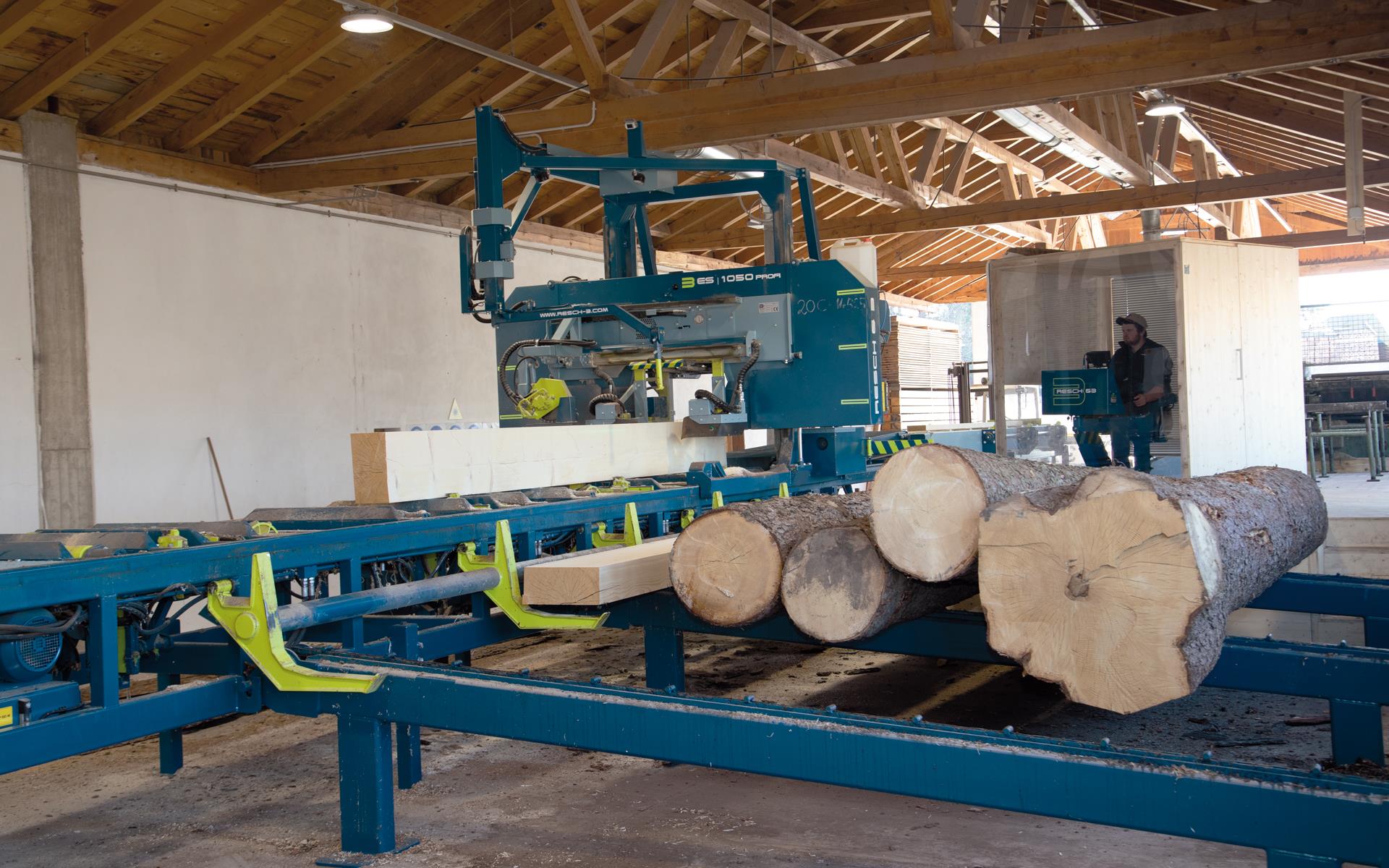

    Stockindragning
    Virkets tillgänglighet. Den hydrauliska stockindragningen placerar virket på stockladdaren. Flera stockar kan läggas på samtidigt.
    bandsaw-resch-3-log-infeed-s-m-e

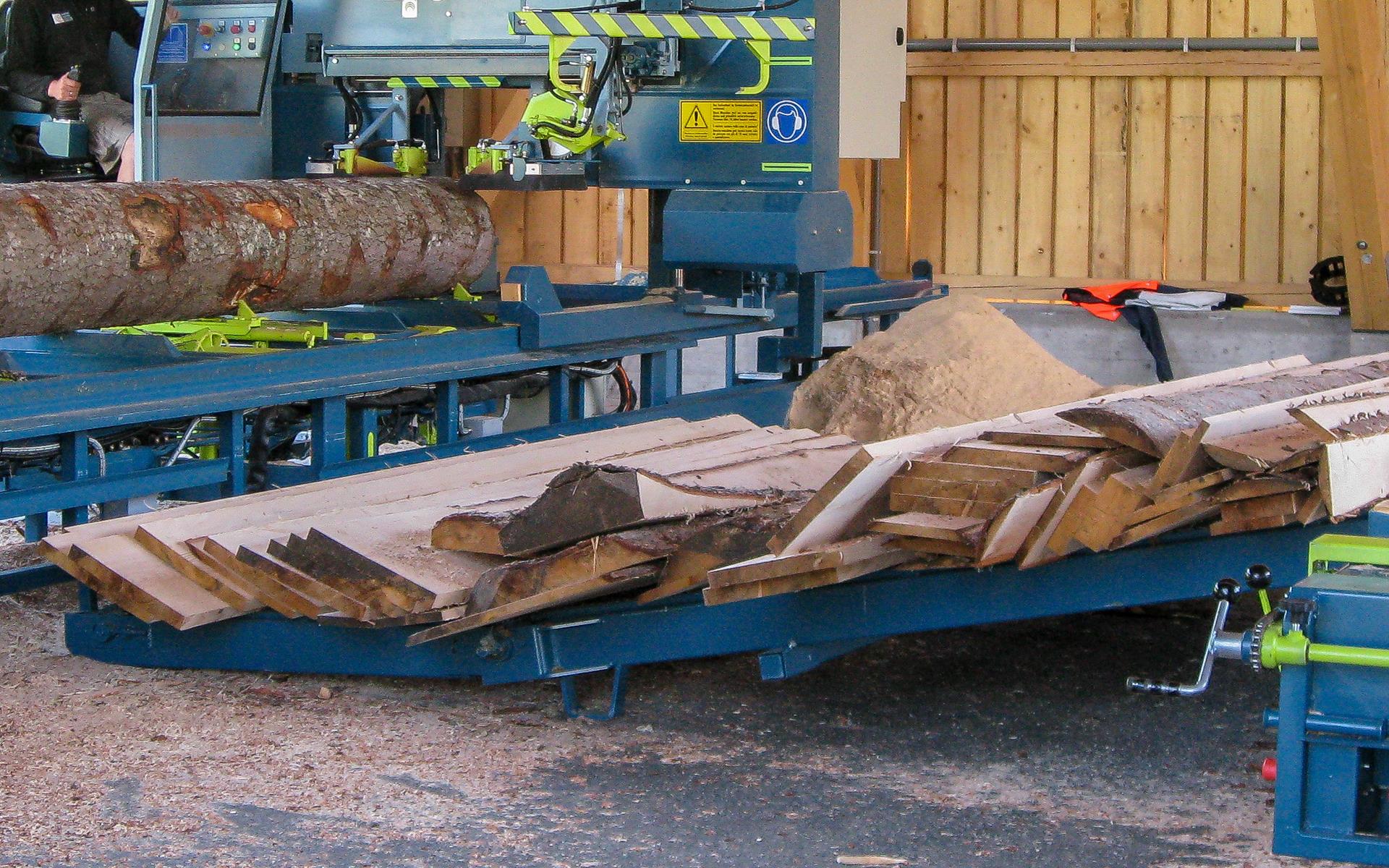

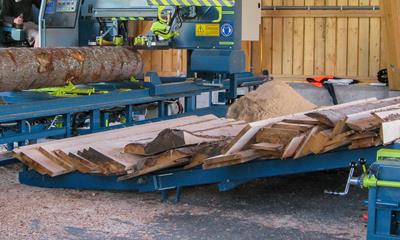

    Brädutdragningen
    Sista steget. Brädutdragningen underlättar transporten av den sågade varan till kantsågen. Brädutdragningen kan styras från kabinen eller från kantsågen.
    blockbandsaege-resch-3-brettauszug-0396

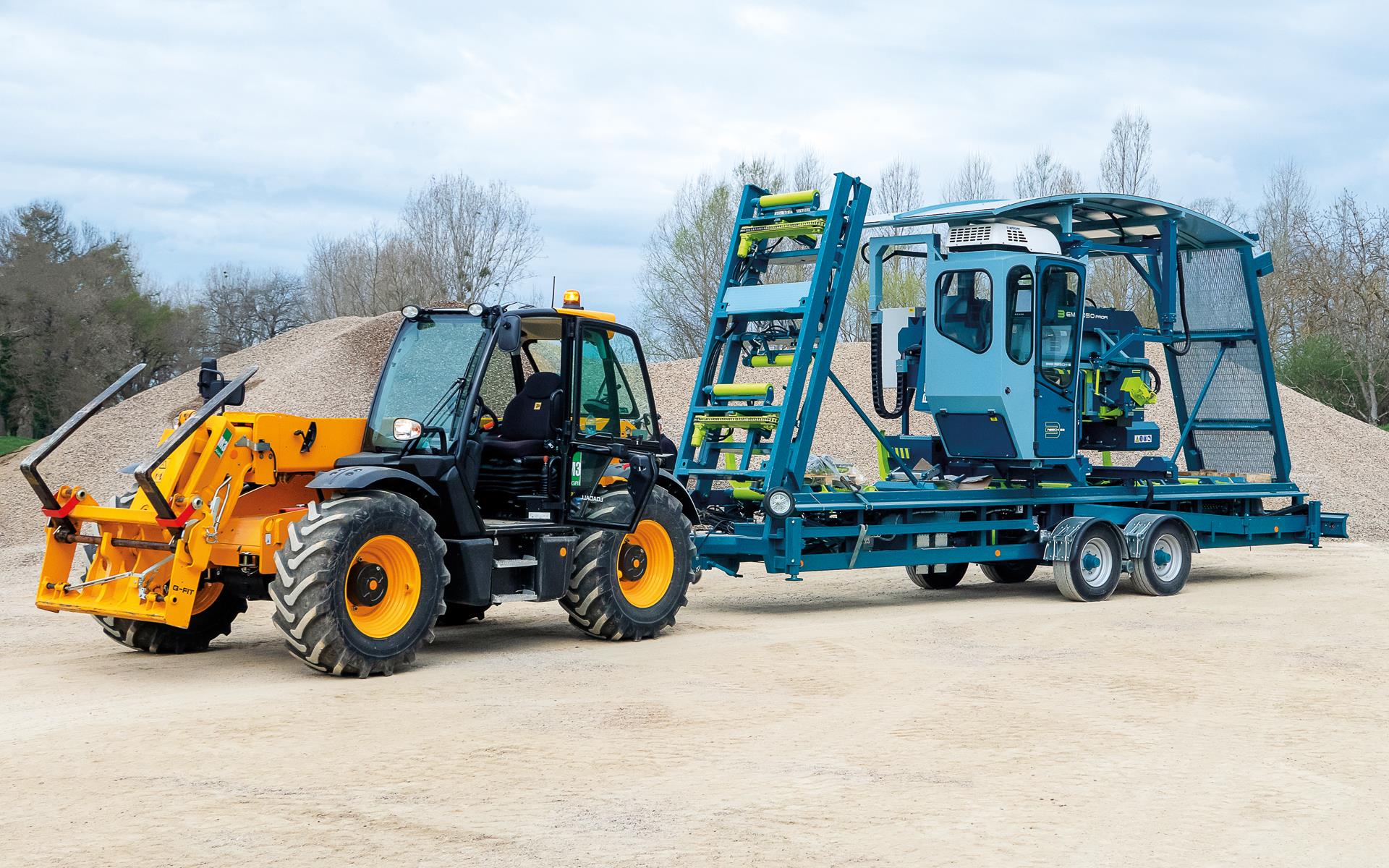

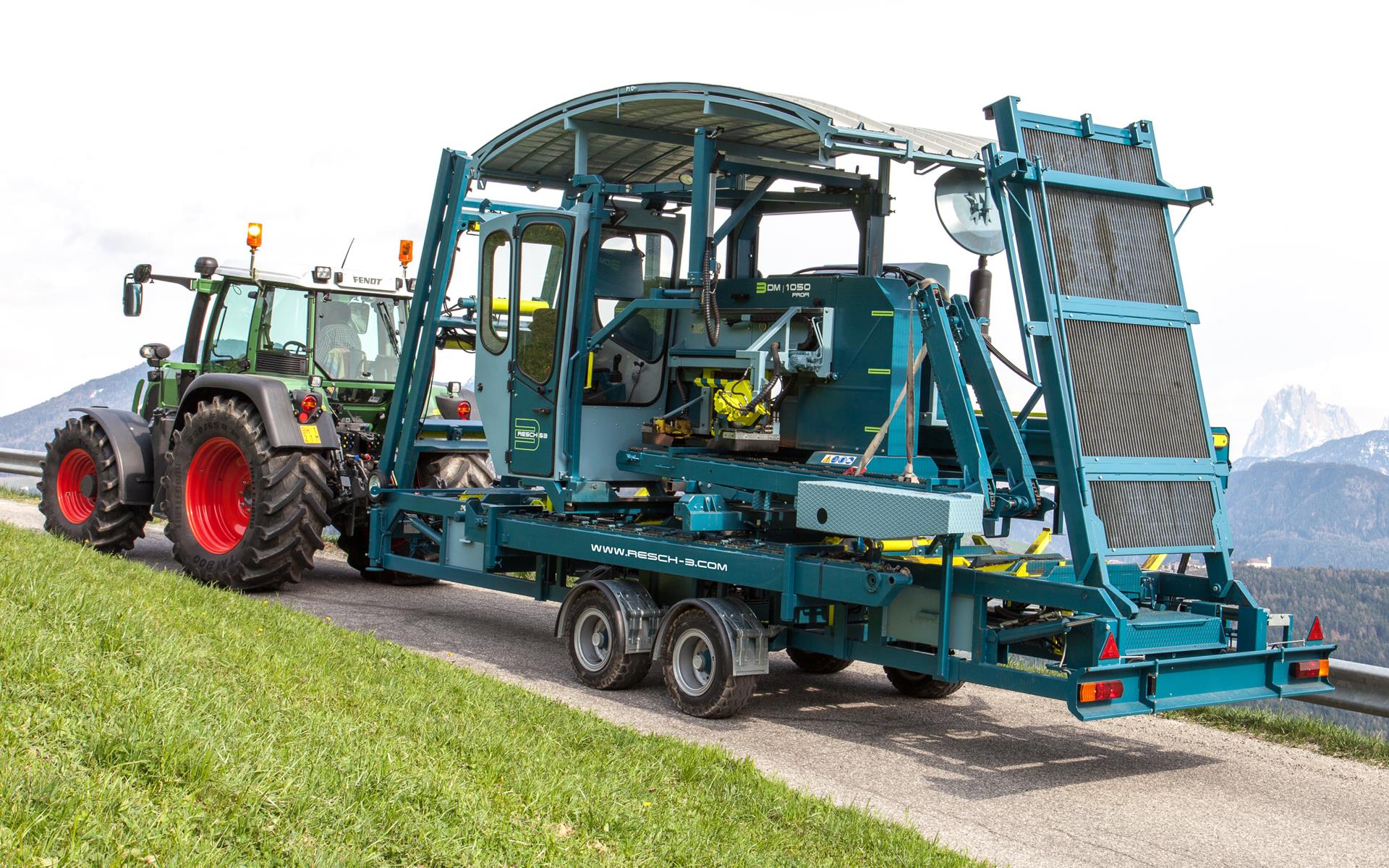

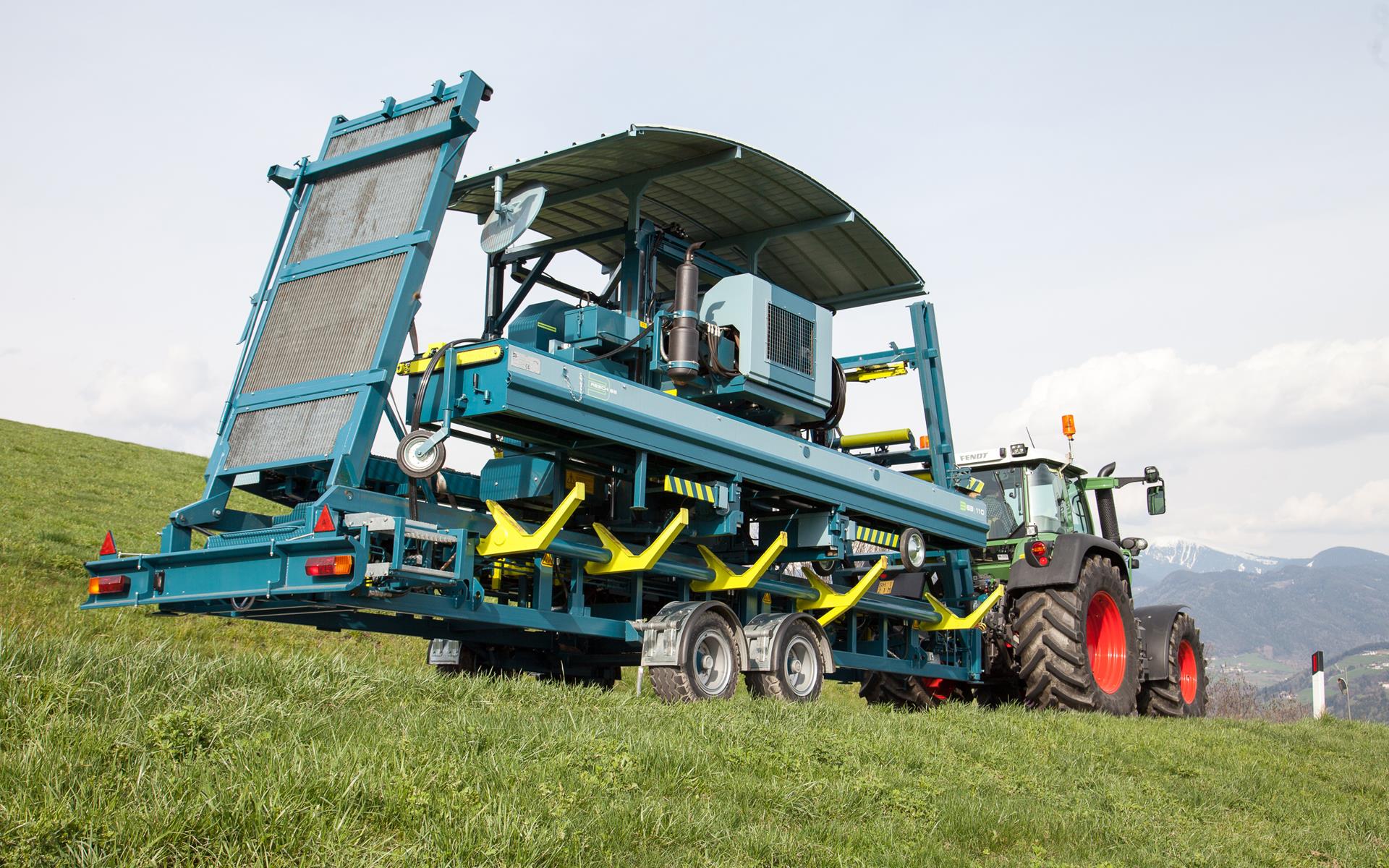

    Transport
    Snabbt transporterad. Den mobila blockbandsågen har konstruerats på sådant sätt att den lätt kan transporteras inklusive kantsåg och stockindragning. Hastighet på allmän väg är 40 km/h (tillval upp till 80 km/h). Så snart anläggningen har nått sin förbestämda plats kan den byggas upp och injusteras på några minuter med hjälp av de 6 hydrauliska stödbenen, de hydrauliskt uppfällbara förlängningarna samt den hydrauliska vändbocken.
    Transport
Tekniska data
typenbezeichnung-en-resch-3


Typ 1050 Typ 1200
max. stampassage
1.100 mm
1.500 mm
Rulldiameter
1.050 mm
1.200 mm
C Restbak
25 mm
25 mm
max. lyft
900 mm
900 mm
E max. snittdjup
460 mm
530 mm
B Banbredd
1.300 mm
1.500 mm
HG  Total höjd
3.200 mm
3.400 mm
BG Total bredd
4.100 mm
4.300 mm
BS Total bredd såg
3.300 mm
3.700 mm
  Sågbladlängd
6.800 mm
7.800 mm

Sågbladsbredd
120 mm
140 mm

Sågbladstjocklek
1,2 mm
1,2 mm

Snittlängd allt efter kundönskan
13 m standard
13 m standard

Hydraulisk steglös frammatning
0-40 m/min
0-40 m/min

Huvuddrivning:
Elmotor
Diesel

37 KW
61 KW

45 KW
81 KW
