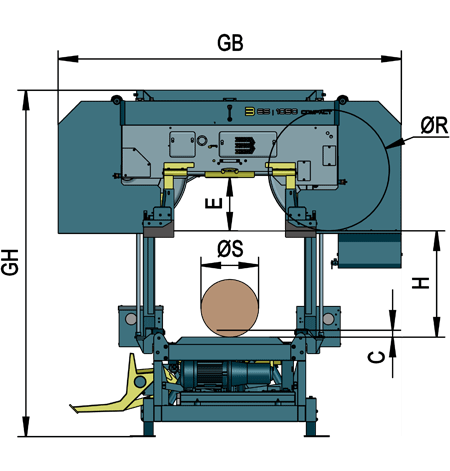

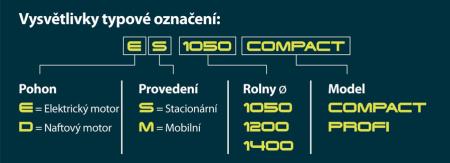

Pásová pila bloků COMPACT U pásové pily COMPACT je ovládací stanoviště za pilovým zařízením pevně připevněno k podlaze. Všechny mechanické komponenty pilové hlavy a kolejového zařízení jsou konstrukčně shodné s řadou PROFI. Nechybí ani tlakové vedení pilového listu. Rozdíly oproti řadě PROFI spočívají pouze v elektrickém a hydraulickém ovládání: verze COMPACT je zde o něco jednodušší s omezenými možnostmi vybavení. Obor pil/hlavic Nastavení výšky Dva hydraulické válce pohybují pilovou hlavou rychle a velmi přesně nahoru a dolů. Posuv Řezací hlava je poháněna přímo z obou stran dvěma elektromotory. Optimální posuv se nastavuje plynule. Krabice na piliny Piliny se shromažďují ve speciální nádobě a v konečné poloze se automaticky vyprazdňují. Alternativně je k dispozici také s odsávacím zařízením. Odhazovač desek Při zpětném pohybu se odhazovač automaticky nastaví na výšku řezu a odsunuje kůru nebo jednotlivé desky do strany. Předřezávač U znečištěných kmenů zajišťuje předřezávač čistý řez pilovým listem. Tím se výrazně prodlužuje životnost pásového pilového listu. Pilový kotouč – tlakové vedení Tlaková vedení zajišťují pilovému kotouči ještě lepší a bezpečnější vedení. Přesný řez lze dosáhnout i při zvýšeném posuvu. Obě vedení lze umístit co nejblíže ke kmeni stromu. Ovládací pult Jednoduchý a přehledný. Různé programy na dotykovém displeji umožňují obsluze rychlé zadávání různých tlouštěk řezu. Kolejnicová zařízení Nakladač kmenů s pojistkou Hydraulický nakladač kmenů zvedá dřevo na kolejový systém. Tím může začít zpracování dřeva. Otáčecí řetězy Pomocí otočných řetězů lze snadno otočit kmeny různých velikostí a tvarů, stejně jako hranoly a prkna do požadované polohy. Otočné řetězy slouží také k bočnímu vyhazování řezaného materiálu. Podélné rolny Správné umístění. Podélné rolny pohybují kmenem dopředu a zpět pro optimální využití upínacích kleští. Kmen se tak co nejlépe upevní. Sběr kmenů Řetězy pro sběr kmenů dopravují kulatinu ke nakladači kmenů, přičemž lze nakládat více kmenů současně. Upínací kleště Aby byl kmen v dokonalé vodorovné poloze, je vyrovnán a upevněn pomocí jednotlivě výškově nastavitelných upínacích kleští. Ohnuté trámy lze pomocí háčků kleští kontrolovaně stáhnout na podložku pro kmeny. Minimální výška upínacích kleští Tato funkce umožňuje při posledním řezu nastavit upínací kleště do minimální výšky, aniž by došlo k proříznutí háčků kleští. Úhelník Přesně 90 stupňů. U hranolů, latí a podélného řeziva je materiál nastaven do úhlové polohy. Výsuvné válečky Pro třídění řeziva je důležité oddělit boční řezivo od hotového řeziva. Výsuvné válečky transportují hranoly v podélném směru dopředu nebo dozadu. Technické údaje 1050 1200 1400 ØS Max. průměr kmene 1.100 1.500 1.800 mm F Max. otevření vodítka pilového kotouče 980 1.180 1.390 mm H Max. zdvih řezné hlavy 900 1.000 1.200 mm E Volný prostor nad pilovým kotoučem 460 530 620 mm B Šířka dráhy 1.320 1.500 1.700 mm W Max. otevření upínacích kleští 660 810 970 mm C Poslední řez zbytková míra 24 24 30 mm ØR Průměr koleček 1.050 1.200 1.400 mm Délka pásu pily 6.800 7.800 9.500 mm Šířka pásu pily 120 150 206 mm Tloušťka pásu pily 1,2 1,3 1,47 mm Posuv 0-50 0-45 0-40 m/min Výkon pásové pily: elektromotor naftový motor 37-45 55 45-75 90 75-132 / kW kW Délka řezu v závislosti na požadavcích zákazníka GB Celková šířka 3.000 3.400 3.900 mm GH Celková výška 3.200 3.500 4.200 mm Celková hmotnost v závislosti na délce řezu od 6.000 od 8.000 od12.000 kg
