Serra de fita móvel PROFI

Pronta a funcionar em qualquer lado. Não se poupa em nada na serra de fita móvel modelo PROFI. A partir da cómoda cabine com operação ergonómica, todo o sistema é progressivamente comandado por meio de 2 joysticks.
A versão móvel está equipada, na maior parte dos casos, com um motor a diesel e pode ser facilmente desmontada mediante diferentes funções hidráulicas num espaço de tempo muito curto e pode ser montada novamente noutro lado.
  • Serra/Área de cabeça
    Cabine
    Trabalho seguro e comódo. A cabine combinada possibilita um trabalho agradável e sem pó num ambiente de pouco ruído. Todo o sistema é progressivamente operado por meio de um ecrã com dois joysticks. Adicionalmente, a vista directa sobre os produtos cortados garante um controlo de qualidade constante. No ecrã pode ser facilmente ajustada a altura de acordo com o pedido de madeira serrada através de vários programas. O tronco de árvore pode ser assim usado de forma ideal.
    Fornecer adicionalmente à cabine Resch & 3 ainda mais recursos opcionais: Aquecimento, xenon de iluminação ao ar livre, bancos aquecidos e rádio.
    blockbandsaege-resch-3-kabine-s-m
    Pré-cortador bilateral
    Corte mais prolongado. Em locais com impurezas na matéria-prima de madeira, os pré-cortadores bilaterais garantem à lâmina uma incisão e uma excisão limpas. Através disso, o tempo de imobilização da serra aumenta consideravelmente. Ambos os pré-cortadores podem ser comandados individualmente.
    blockbandsaege-resch-3-vorschneider-s-m
    Cortador transversal
    Tudo num único processo de trabalho. Logo durante o corte, cada tábua pode ser cortada automaticamente em comprimento para a medida desejada. No caso das madeiras compridas, estas podem ser logo cortadas no comprimento final.
    Como opção, o cortador transversal hidráulico pode ser torcido a 90°, de maneira que também possa ser usado como serra talhadeira. Especialmente com madeira conífera, o núcleo pode ser dividido ou um lado pode ser aparado. A profundidade máxima do cortador transversal é de 80 mm.
    blockbandsaege-resch-3-querschneider-s-m
    Lâmina de corte - Guia de pressão
    Guiada com precisão. As guias de pressão hidráulicas permitem que a lâmina de corte seja melhor conduzida e com maior segurança. Para que lâmina de corte não aqueça, estas são novamente descarregadas na viagem de regresso. O corte preciso pode ser alcançado com alimentação elevada. Ambas as guias podem ser activadas numa posição tão perto quanto possível do tronco.
    blockbandsaege-resch-3-druckfuehrung-s-m
    Medição de toros automática
    Inteligente e prático. Durante o primeiro corte, o tronco é medido automaticamente. No ecrã os dados são apresentados e guardados em m³. Podem ser introduzidos e seleccionados valores diferentes, como por ex., tipos de madeira, percentagem de casca, dados de clientes, etc. No fim do dia de trabalho, o trabalho efectuado é resumido concisamente e pode ser impresso no PC.
    Caixa de serradura
    Trabalho limpo. A serradura é reunida num recipiente próprio que, ao alcançar a posição final, é esvaziado automaticamente.
    blockbandsaege-resch-3-saegemehlkiste-s-m-e
    Recipiente de tábuas automático
    Grande auxílio de trabalho. Para cortar produtos de qualidade é importante que, depois de cada corte, a qualidade da madeira fique visível e que, com isso, cada tábua seja directamente retirada.
    O extractor de tábuas automático pode fazer: Depois do uso cada tábua, barrote ou casca é colocada automaticamente ao lado da máquina durante o retorno.
    blockbandsaege-resch-3-brettabwerfer-s-m-e-a
    Substituição da lâmina de corte
    Substituição rápida. Durante a substituição da lâmina de corte é libertada, a partir da cabine, a pressão na tensão da lâmina de corte e a protecção é aberta de modo hidráulico.
    A lâmina de corte pode ser facilmente retirada e substituída. Dentro de poucas horas a máquina está novamente operacional.
    blockbandsaege-resch-3-dm1050profi-201204-saegeblattwechsel
  • Sistema de calhas
    Carregador de troncos
    Forte auxílio. O carregador de troncos hidráulico levanta a madeira até ao sistema de calhas. Com isso pode iniciar-se o acabamento da madeira.
    blockbandsaege-resch-3-stammlader-s-m-e
    Correntes de viragem
    Movimento fácil. Com a ajuda das correntes de viragem pode-se rodar os troncos de tamanhos e formas diferentes até à posição pretendida, assim como os barrotes e as tábuas. As correntes de viragem servem simultaneamente para ejectar os produtos cortados.
    blockbandsaege-resch-3-wendeketten-s-m-e
    Rolos longitudinais
    Posicionados correctamentes. Os rolos longitudinais transportam o tronco para a frente e para trás para um melhor uso das pinças de fixação. O tronco fica assim bem fixo.
    blockbandsaege-resch-3-laengsroller1-s-m-e
    Pinças de fixação
    Bem seguro. Para que o tronco fique na posição horizontal, ele é alinhado e preso com as pinças de fixação individualmente reguláveis em altura.

    Altura mínima: Uma posição de função adicional a altura mínima fixação feita com grampos. O corte pode ser feito sem pinças e atingir um corte final de 15 mm.
    blockbandsaege-resch-3-einspannzange-s-m-e
    Ângulo
    Exactamente 90°. No caso de barrotes, corte de ripas e produtos paralelos, o material a cortar é colocado em posição angular. Está previsto umajuste de precisão adicional para agitar o barrote. O ângulo pode, eventualmente, ser corrigido.
    blockbandsaege-resch-3-winkel-s-m-e-a
    Rolos de extração
    Para a classificação, é importante que o produto secundário seija separado a partir do produto final. Cadeiasrotativas colocam as tabuas para o lado das mesas. A extração do produto final e realizada no sentido longitudinal para a frente.
    blockbandsaege-resch-3-auszugsrollen-s-m-e
    Entrada de troncos
    Madeira ao alcance das mãos. A entrada hidráulica de troncos levanta a madeira para o carregador de troncos. Podem ser simultaneamente carregados vários troncos.
    bandsaw-resch-3-log-infeed-s-m-e
    Extracção de tábuas
    Último passo. A extracção de tábuas facilita o transporte dos produtos cortados para a serra circular esquadrejadeira. Pode ser comandado a partir da cabine ou a partir do dispositivo esquadrejador.
    blockbandsaege-resch-3-brettauszug-0396
    Transporte
    Transporte rápido. A serra de fita dupla móvel foi construída de tal maneira que a serra de corte de extremidades circular e a serra de corte de tronco podem ser facilmente transportadas. Autorização para estrada até 40 km/h (opcionalmente até 80 km/h). Com os seus 6 estabilizadores hidráulicos, extensões de dobra hidráulica, e do bloco de dobragem hidráulico, a instalação geral pode, assim que alcançar um local definido, ser construída e direccionada em poucos minutos.
    Transporte
Dados técnicos

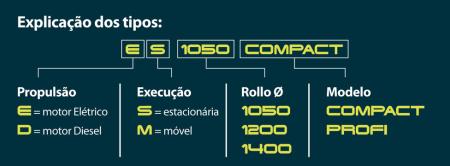

typenbezeichnung-pt-resch-3

  Tipo 1050 Tipo 1200
Admissão máx. do tronco
1.100 mm
1.500 mm
Diâmetro do rolo
1.050 mm
1.200 mm
C Casca restante
25 mm
25 mm
Admissão máx. do tronco
900 mm
900 mm
E Profundidade máx. do corte
460 mm
530 mm
B Largura da via
1.300 mm
1.500 mm
HG  Altura total
3.200 mm
3.400 mm
BG Largura total
4.100 mm
4.300 mm
BS Largura total da serra
3.300 mm
3.700 mm
  Comprimento da lâmina de corte
6.800 mm
7.800 mm

Largura da lâmina de corte
120 mm
150 mm

Espessura da lâmina de corte
1,2 mm
1,2 mm

Comprimento do corte, de acordo com o desejo do cliente
13 m standard
13 m standard

Avanço progressivamente hidráulico
0-40 m/min
0-40 m/min

Propulsão:
Motor eléctrico
Diesel

45 KW
55 KW

55 KW
90 KW
